Weidmüller u-remote PROFINET Eğitim Seti

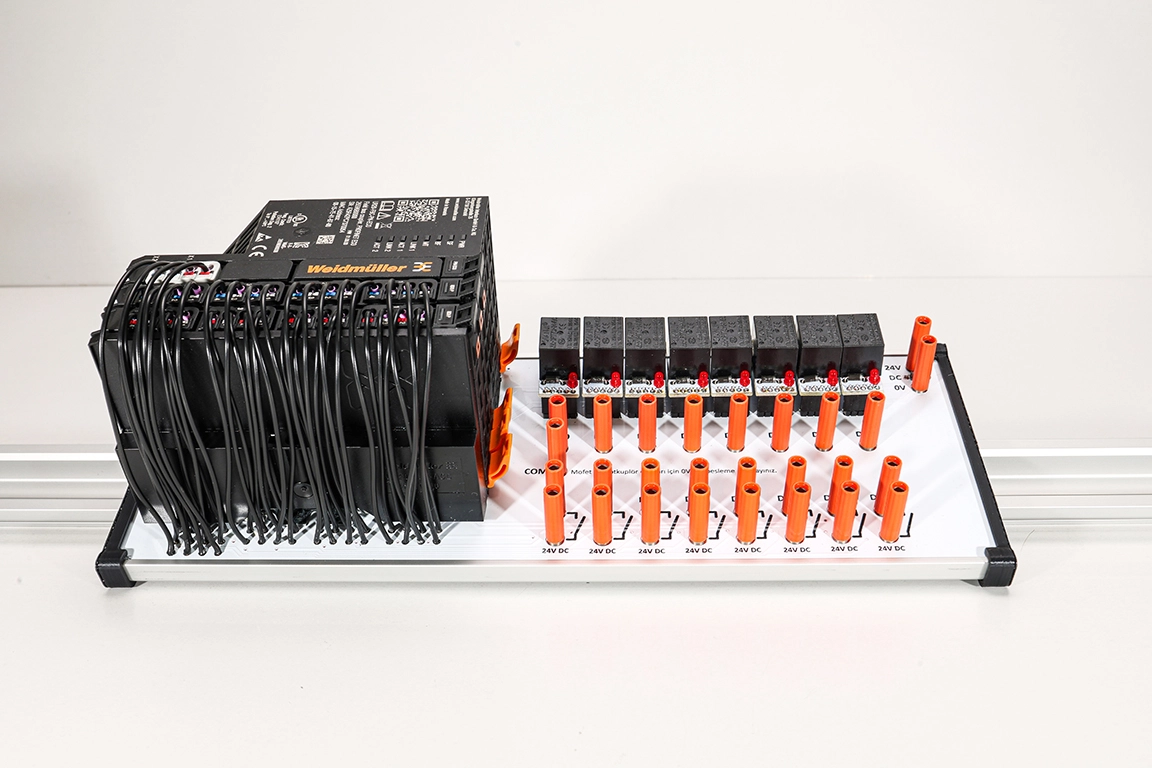

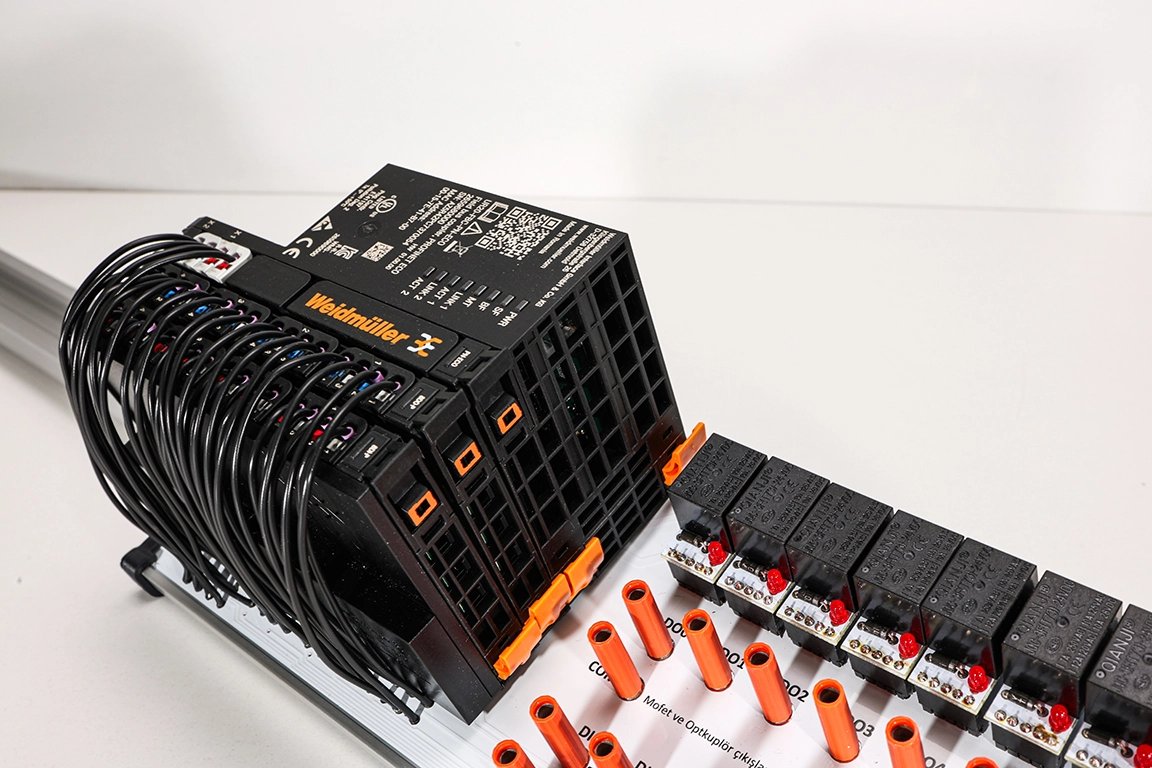

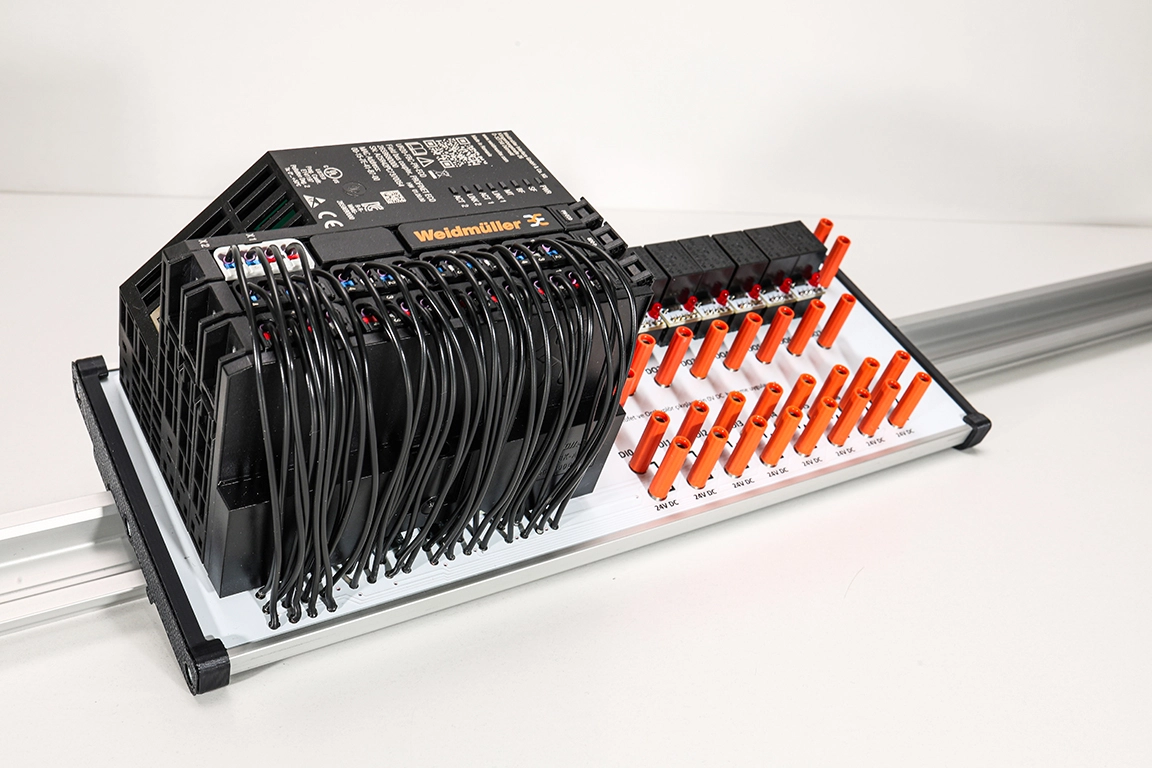

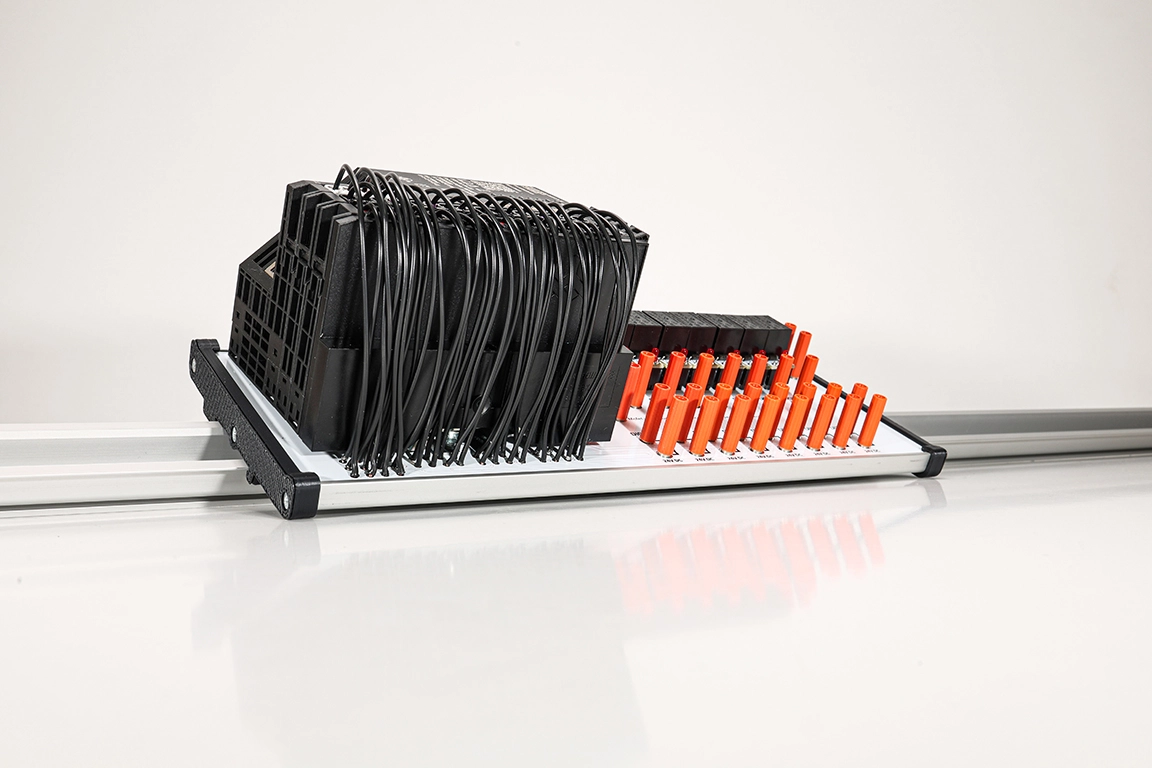

Weidmüller u-remote PROFINET Eğitim Seti, endüstriyel otomasyon eğitimlerinde gerçek saha koşullarını sınıf ortamına taşımak için tasarlanmış profesyonel bir deney düzeneğidir. Set; UR20-FBC-PN-ECO PROFINET fieldbus coupler, UR20-8DI-P-2W dijital giriş modülü ve UR20-8DO-P dijital çıkış modülünden oluşmaktadır. Tüm giriş ve çıkış noktaları M3 born klemens soketlerine çıkartılmıştır; böylece kablolama deneyleri hızlı, güvenli ve tekrarlanabilir biçimde yapılabilmektedir. UR20-8DO-P çıkışları röle kartlarıyla korunmaktadır; bu sayede bağlantı hatalarından kaynaklanabilecek donanım arızaları önlenmektedir. Eloksal kaplı alüminyum profil gövde, yüksek mekanik dayanım ve sanayi estetiği bir arada sunmaktadır.

Setin İçeriği ve Donanım Bileşenleri

• ✅ UR20-FBC-PN-ECO – PROFINET RT Fieldbus Coupler; maks. 16 modül, 1024 Byte proses verisi, Fast Startup desteği, entegre web sunucusu, 2× RJ45 (Order No: 2659680000)
• ✅ UR20-8DI-P-2W – 8 Kanal Dijital Giriş Modülü; 2 telli bağlantı, PNP (P-switching), Tip 1 ve Tip 3 sensör uyumlu, IEC 61131-2, PUSH IN bağlantı (Order No: 1315180000)
• ✅ UR20-8DO-P – 8 Kanal Dijital Çıkış Modülü; PNP çıkış, kanal başına maks. 500 mA, kısa devre korumalı (termal kesme), PUSH IN bağlantı (Order No: 1315240000)
• ✅ Röle Çıkış Koruma Kartı: UR20-8DO-P çıkışları röle kartı üzerinden dış devre bağlantı noktalarına yönlendirilmiştir; deney hatalarında modül zarar görmez
• ✅ M3 Born Klemens Soketleri: Tüm DI ve DO kanalları, güç hatları ve GND noktaları klemens soketlerine çıkartılmıştır; standart deney kablosuyla hızlı bağlantı
• ✅ Eloksal Kaplı Alüminyum Profil Gövde: Yüksek mekanik dayanım, hafif yapı ve endüstriyel görünüm
• ✅ Montaj Esnekliği: DIN rayına montaj veya doğrudan masa üstü kullanım desteği

UR20-FBC-PN-ECO – PROFINET Fieldbus Coupler Özellikleri

• ✔ Protokol: PROFINET RT; 100 Mbit/s fieldbus, 48 Mbit/s sistem veri yolu
• ✔ Maks. Modül Sayısı: 16 modül; maks. 1024 Byte proses verisi
• ✔ Fast Startup: Maks. 500 ms devreye alma süresi
• ✔ Bağlantı: 2× RJ45 PUSH IN; sistem güç kaynağı 24 V DC (+%20 / -%15)
• ✔ Entegre Web Sunucusu: Tarayıcı üzerinden yapılandırma ve tanılama
• ✔ Maks. Sistem Besleme Akımı: 4 A | Giriş yolu akımı: 10 A
• ✔ Boyutlar: 120 × 52 × 76 mm | Ağırlık: 247 g
• ✔ Çalışma Sıcaklığı: 0 °C – +50 °C | Depolama: -40 °C – +85 °C
• ✔ Onaylar: CE, cULus (E141197), KOREANCERT, RoHS uyumlu

UR20-8DI-P-2W – Dijital Giriş Modülü Özellikleri

• ✔ Kanal Sayısı: 8 dijital giriş, 2 telli bağlantı
• ✔ Anahtarlama Tipi: PNP (P-switching); Tip 1 ve Tip 3, IEC 61131-2
• ✔ Giriş Voltajı: High > 11 V | Low < 5 V
• ✔ Maks. Giriş Frekansı: 1 kHz
• ✔ Sensör Beslemesi: Modül elektroniğinden (UIN yolu üzerinden)
• ✔ Kablo Kesiti: 0,14 mm² – 1,5 mm² (AWG 26 – AWG 16), PUSH IN
• ✔ Ters Polarite Koruması: Evet
• ✔ Boyutlar: 120 × 11,5 × 76 mm | Ağırlık: 85 g
• ✔ Çalışma Sıcaklığı: -20 °C – +60 °C | Koruma: IP 20

UR20-8DO-P – Dijital Çıkış Modülü Özellikleri

• ✔ Kanal Sayısı: 8 dijital çıkış, PNP (P-switching)
• ✔ Kanal Başına Maks. Akım: 500 mA | Modül toplam maks. çıkış: 4000 mA
• ✔ Kısa Devre Koruması: Evet (termal kesme + otomatik yeniden başlatma)
• ✔ Yük Tipleri: Ohmic, Lamp load, Inductive (DC-13)
• ✔ Tepki Süresi: High: 100 µs | Low: 250 µs
• ✔ Anahtarlama Frekansı: Rezistif yük 1 kHz | İndüktif yük (DC-13) 0,2 Hz
• ✔ Kablo Kesiti: 0,14 mm² – 1,5 mm² (AWG 26 – AWG 16), PUSH IN
• ✔ Boyutlar: 120 × 11,5 × 76 mm | Ağırlık: 87 g
• ✔ Çalışma Sıcaklığı: -20 °C – +60 °C | Koruma: IP 20

Desteklenen Fieldbus Protokolleri

u-remote sistemi, aynı I/O modülleriyle farklı fieldbus coupler seçenekleri sayesinde birden fazla endüstriyel protokolü desteklemektedir. Bu eğitim setinde kullanılan UR20-FBC-PN-ECO coupler, aşağıdaki protokolleri destekleyen u-remote sisteminin PROFINET RT versiyonudur.

• 1️⃣ PROFINET IRT / RT
• 2️⃣ PROFIBUS DP-V1
• 3️⃣ EtherCAT
• 4️⃣ Modbus/TCP
• 5️⃣ EtherNet/IP
• 6️⃣ CANopen / DeviceNet / POWERLINK
• 7️⃣ CC-Link / CC-Link IE TSN

Eğitim Uygulamaları ve Kullanım Senaryoları

• ✅ PROFINET protokolüyle PLC – Remote I/O haberleşmesi kurma ve yapılandırma
• ✅ Dijital giriş sinyallerinin (sensör, anahtar, buton) izlenmesi ve yorumlanması
• ✅ Dijital çıkış kanallarıyla aktüatör (röle, solenoid, sinyal lambası) kontrolü
• ✅ GSD/GSDML dosyası ile PROFINET cihaz yapılandırması (TIA Portal, Step 7)
• ✅ Endüstriyel kablolama tekniklerinin uygulanması (PUSH IN bağlantı teknolojisi)
• ✅ Modüler Remote I/O sistemlerinin genişletilmesi ve modül ekleme deneyleri
• ✅ Hata tanılama: LED durum göstergeleri, web sunucusu üzerinden diagnostik
