Schneider TM241CEC24T PLC Eğitim Seti – Analog Modüllü

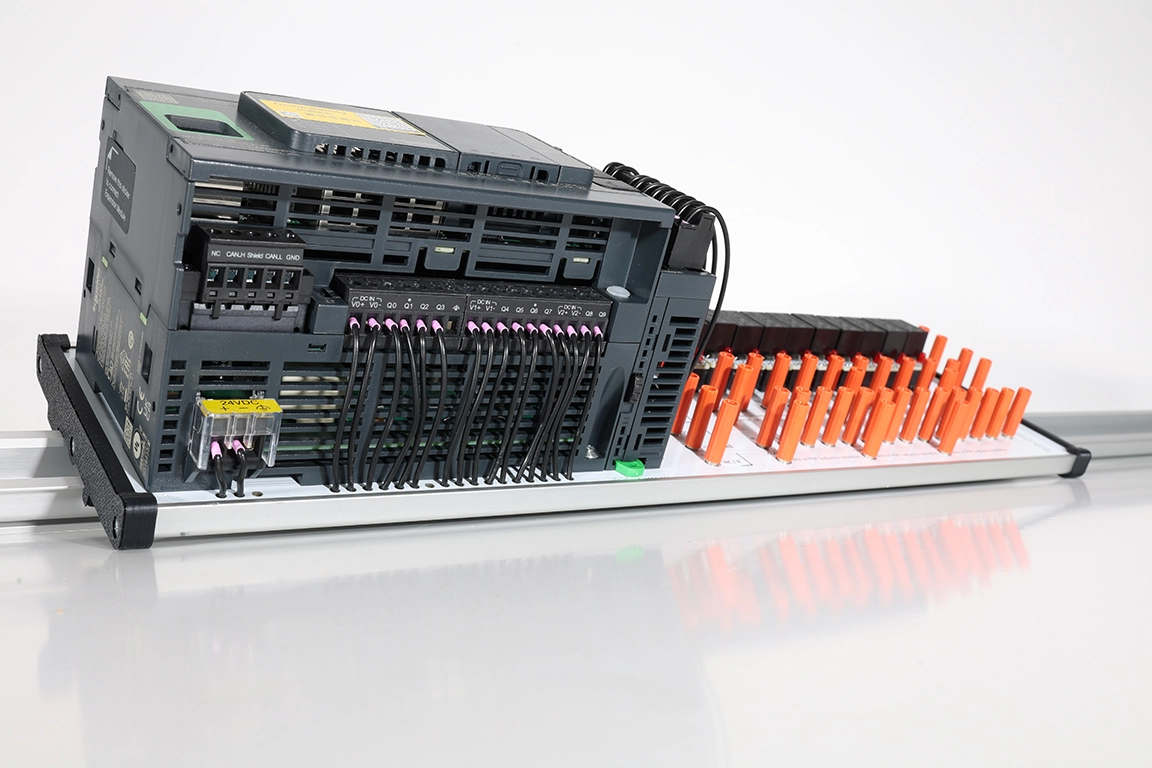

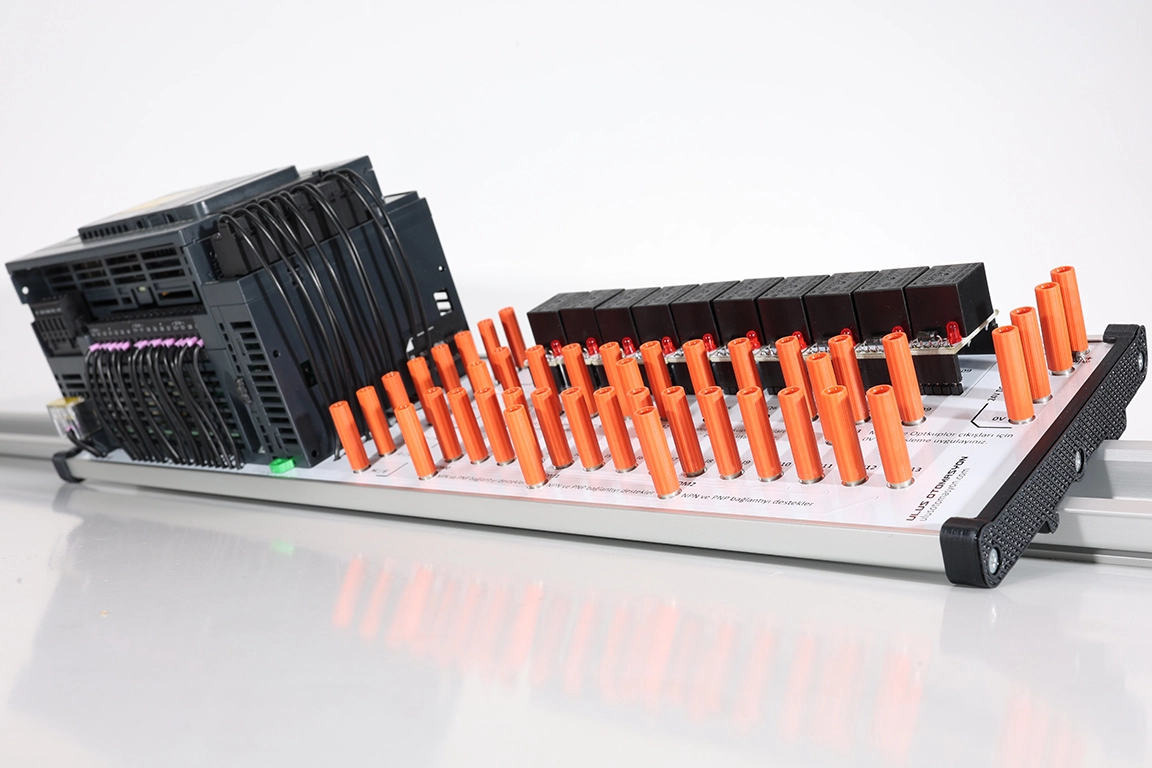

Ulus Otomasyon tarafından tasarlanan bu PLC eğitim seti, Schneider Electric Modicon M241 – TM241CEC24T lojik kontrolörü ve TM3TM3 analog genişleme modülünü içermektedir. Tüm giriş ve çıkış noktaları M3 born klemens soketlerine çıkartılmıştır. PLC çıkışları ise röle, mosfet ve optokuplör çıkış kartlarıyla korunmaktadır; bu sayede bağlantı deneyleri sırasında oluşabilecek hatalar PLC'ye zarar vermez. Eloksal kaplı alüminyum profil kutu sayesinde hem yüksek dayanıklılık hem de estetik bir yapı elde edilmiştir. Set; DIN rayına monte edilerek veya doğrudan masa üstünde kullanılabilecek modüler yapıya sahiptir.

Sette Kullanılan Ana Donanım

• ✔️ PLC: Schneider Electric Modicon M241 – TM241CEC24T (24 G/Ç, PNP transistör çıkışlı, Ethernet + CANopen)
• ✔️ Analog Genişleme Modülü: TM3TM3 – 2 analog giriş + 1 analog çıkış
• ✔️ Çıkış Koruma Kartları: Röle kartı, Mosfet kartı ve Optokuplör kartı (değiştirilebilir yapı)
• ✔️ Born Klemensler: M3 soket tipi 4mm binding post klemens – tüm G/Ç noktaları erişilebilir
• ✔️ Kutu: Eloksal kaplı alüminyum profil kutu – 430 × 100 × 115 mm

TM241CEC24T PLC Teknik Özellikleri

• ✔ Dijital giriş: 14 adet (DC 24V) – 8 tanesi ≤2µs yanıt süreli hızlı giriş (I0~I7), 6 tanesi standart giriş (I8~I13)
• ✔ Dijital çıkış: 10 adet PNP transistör – 4 hızlı çıkış (Q0~Q3, 100kHz PTO/20kHz PWM) + 6 standart çıkış (Q4~Q9)
• ✔ Çıkış akımı: 0.5A / çıkış (Q0~Q9)  |  0.1A hızlı çıkış (PTO modu)
• ✔ Konumlama: 4 kanal PTO – 100kHz frekansında step/servo motor sürme
• ✔ Hızlı sayaç (HSC): 4 kanal × 200kHz – A/B, darbe/yön ve monofaz modları
• ✔ Bellek: 64MB RAM + 128MB dahili flash  |  SD kart desteği (maks. 16GB)
• ✔ Gerçek zamanlı saat (RTC): Dahili  |  Pil: BR2032 lityum (4 yıl ömür)
• ✔ Programlama: IEC 61131-3 (EcoStruxure Machine Expert)
• ✔ Besleme: DC 24V (20,4~28,8V)  |  Güç tüketimi: 32,6~40,4W
• ✔ Boyut (G × Y × D): 150 × 90 × 95 mm  |  Ağırlık: 0,53 kg

TM241CEC24T İletişim Portları

• ✅ Ethernet (RJ45): 10/100 Mbit/sn – Modbus TCP, EtherNet/IP, OPC UA, Web Server (WebVisu), FTP, DHCP
• ✅ CANopen (SUB-D 9): CANopen master – maks. 63 slave, 1000 kbit/s @ 20m / 20 kbit/s @ 2500m
• ✅ Seri Port 1 (RJ45): RS232/RS485 – Modbus RTU master/slave, 115,2 kbit/sn
• ✅ Seri Port 2 (Terminal): RS485 – çıkarılabilir vidalı terminal bloğu
• ✅ USB Mini-B: Programlama bağlantısı (480 Mbit/sn)
• ✅ G/Ç Genişleme: 7 yerel / 14 uzak genişleme modülü desteği

TM3TM3 Analog Modül Teknik Özellikleri

• ✔️ Analog giriş sayısı: 2 kanal (AI1, AI2) – bağımsız mod seçimi
• ✔️ Analog giriş modları: 0~10V / ±10V gerilim  |  0~20mA / 4~20mA akım  |  Termokupl (TC)  |  PT (RTD) sıcaklık sensörü
• ✔️ Analog çıkış sayısı: 1 kanal (AO)
• ✔️ Analog çıkış modları: 0~10V / ±10V gerilim  |  0~20mA / 4~20mA akım
• ✔️ Besleme: DC 24V – modül TM241 üzerinden beslenir

Çıkış Koruma Kartlarının Avantajları

PLC çıkışları doğrudan yüke bağlanmak yerine röle, mosfet veya optokuplör çıkış kartları üzerinden kullanıcıya sunulmaktadır. Bu kartlar isteğe göre değiştirilebilir ve her biri farklı uygulama gereksinimlerine yanıt verir:

• ✅ PLC transistör çıkışları koruma altına alınır – bağlantı hatalarına karşı güvenceli
• ✅ Röle çıkış kartı sayesinde hem AC hem de DC yükler çalıştırılabilir
• ✅ NPN ve PNP bağlantı desteği – farklı sensör ve aktüatör tipleriyle uyum
• ✅ Kartlar üzerindeki LED göstergeler ile çıkış durumları anlık olarak izlenebilir
• ✅ Mosfet çıkış kartı ile sürekli anahtarlama gerektiren yükler güvenle sürülür
• ✅ Optokuplör çıkış kartı ile yüksek hızlı darbe (pals) üretilerek step motor ve servo motor sürülebilir
• ✅ PLC çıkışlarının bir kısmı röle, diğerleri optokuplör veya mosfet olarak yapılandırılabilir

Mekanik Özellikler

• ✔ Kutu malzemesi: Eloksal kaplı alüminyum profil – yüksek dayanımlı, hafif ve estetik
• ✔ Modül boyutları: 430mm × 100mm × 115mm (Uzunluk × Yükseklik × Derinlik)
• ✔ Montaj seçeneği: DIN ray montajı veya masa üstü kullanım
• ✔ Klemens tipi: M3 soket – 4mm binding post born klemens (laboratuvar tipi)
• ✔ Tüm G/Ç noktaları born klemense çıkartılmıştır – kolay ve güvenli bağlantı

Tipik Kullanım Alanları

• 1. Mesleki ve teknik eğitim: PLC programlama, dijital/analog G/Ç, haberleşme ve konumlama derslerinde uygulamalı öğrenim
• 2. Üniversite laboratuvarları: Endüstriyel otomasyon ve kontrol sistemleri dersleri
• 3. Kurumsal eğitim merkezleri: Saha teknisyenlerine yönelik Schneider PLC uygulama eğitimleri
• 4. Ar-Ge ve prototip geliştirme: Küçük ölçekli otomasyon devre testleri ve senaryo doğrulama
• 5. Step/servo motor kontrolü: PTO çıkışları ve optokuplör kartı ile konum ve hız kontrol deneyleri
