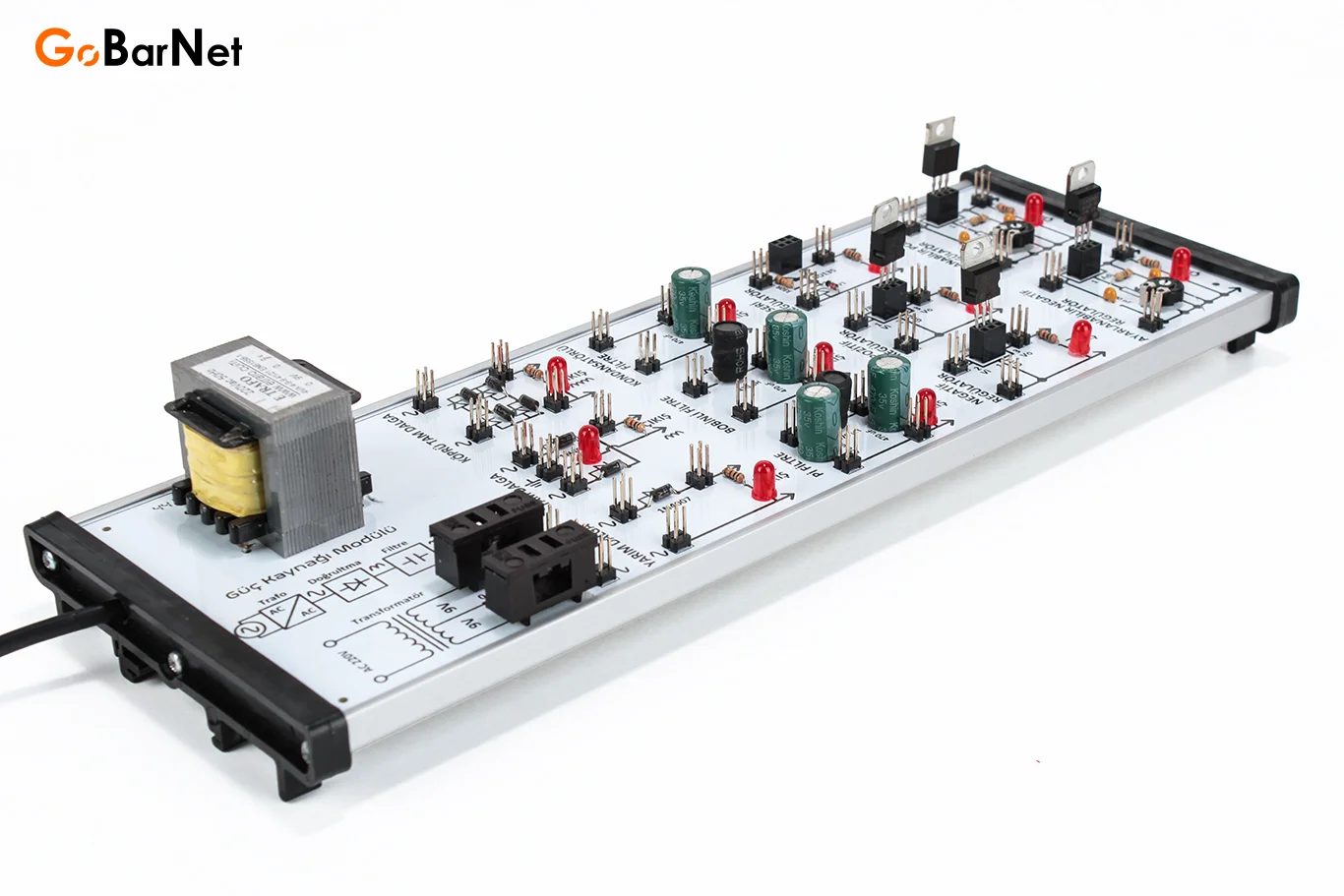

Güç Kaynağı Yapımı Eğitim Seti, alternatif akımın doğru akıma çevrilmesi sürecini öğretmek amacıyla tasarlanmış kapsamlı bir deney modülüdür. Trafo çıkışlarının osiloskopla gözlemlenmesi, çeşitli doğrultmaç (yarım, tam ve köprü tipi), filtreleme (pi, bobinli ve kondansatörlü) ve regülasyon (pozitif/negatif, sabit/ayarlı) devreleri uygulamalı olarak deneyimlenebilir.
Alüminyum gövdeli yapısı sayesinde sağlam ve kompakt olan bu set, hem masaüstü hem de DIN 7,5x35 ray montajına uygundur. Her aşama sonunda LED göstergeler yardımıyla gerilim seviyeleri gözlemlenebilir. Öğrenci ve kursiyerlerin elektronik güç kaynakları konusunda uygulamalı bilgi edinmesi için ideal bir çözümdür.
| Özellik | Açıklama |
|---|---|
| Besleme Girişi | 220V AC (Arapuarlı güç kablosu ile) |

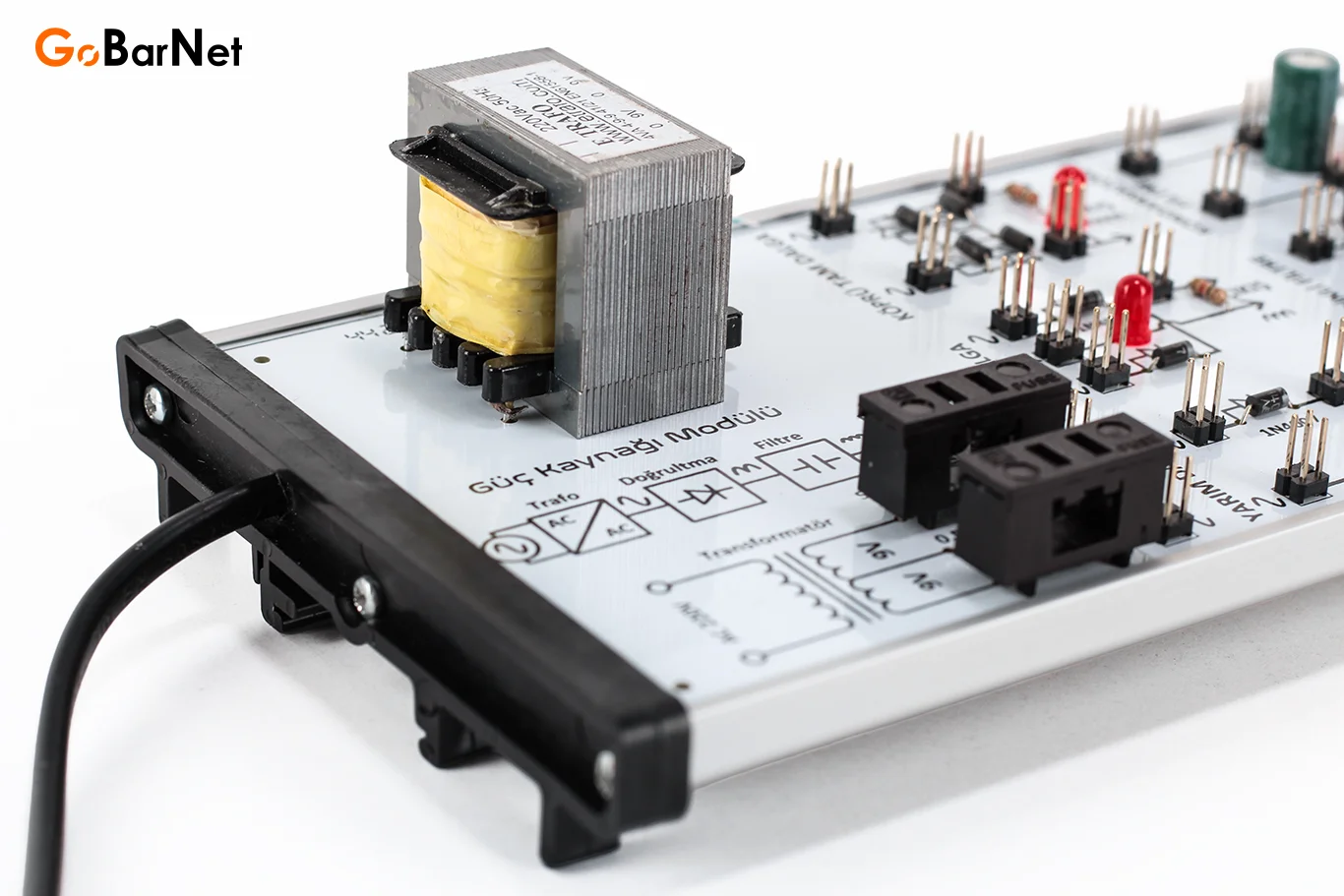

| Transformatör | 2x9V çıkışlı, 3 uçlu trafo |

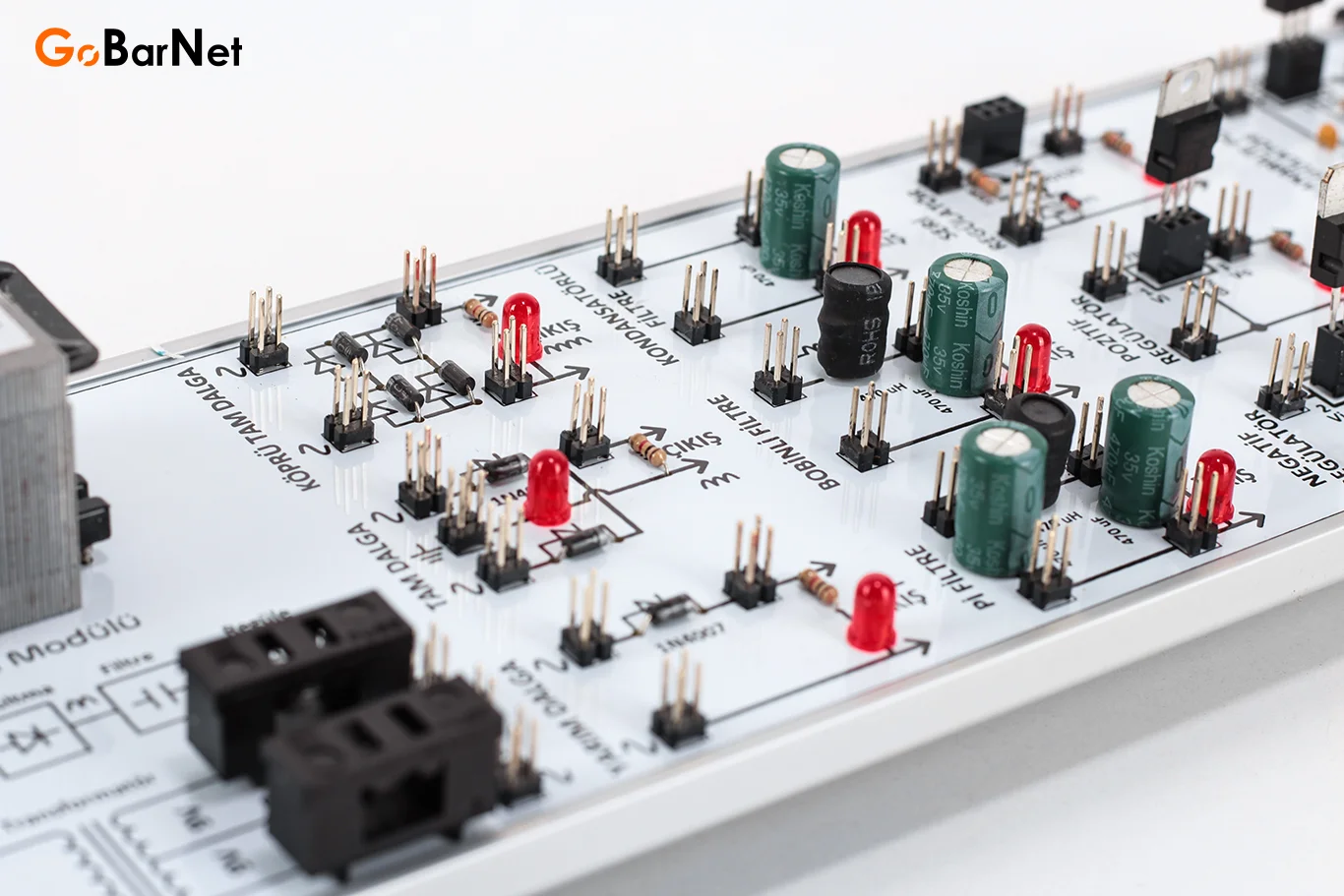

| Doğrultma Devreleri | Yarım dalga, tam dalga, köprü tipi doğrultma |
| Filtre Devreleri | Kondansatörlü filtre, pi filtre, bobinli filtre |

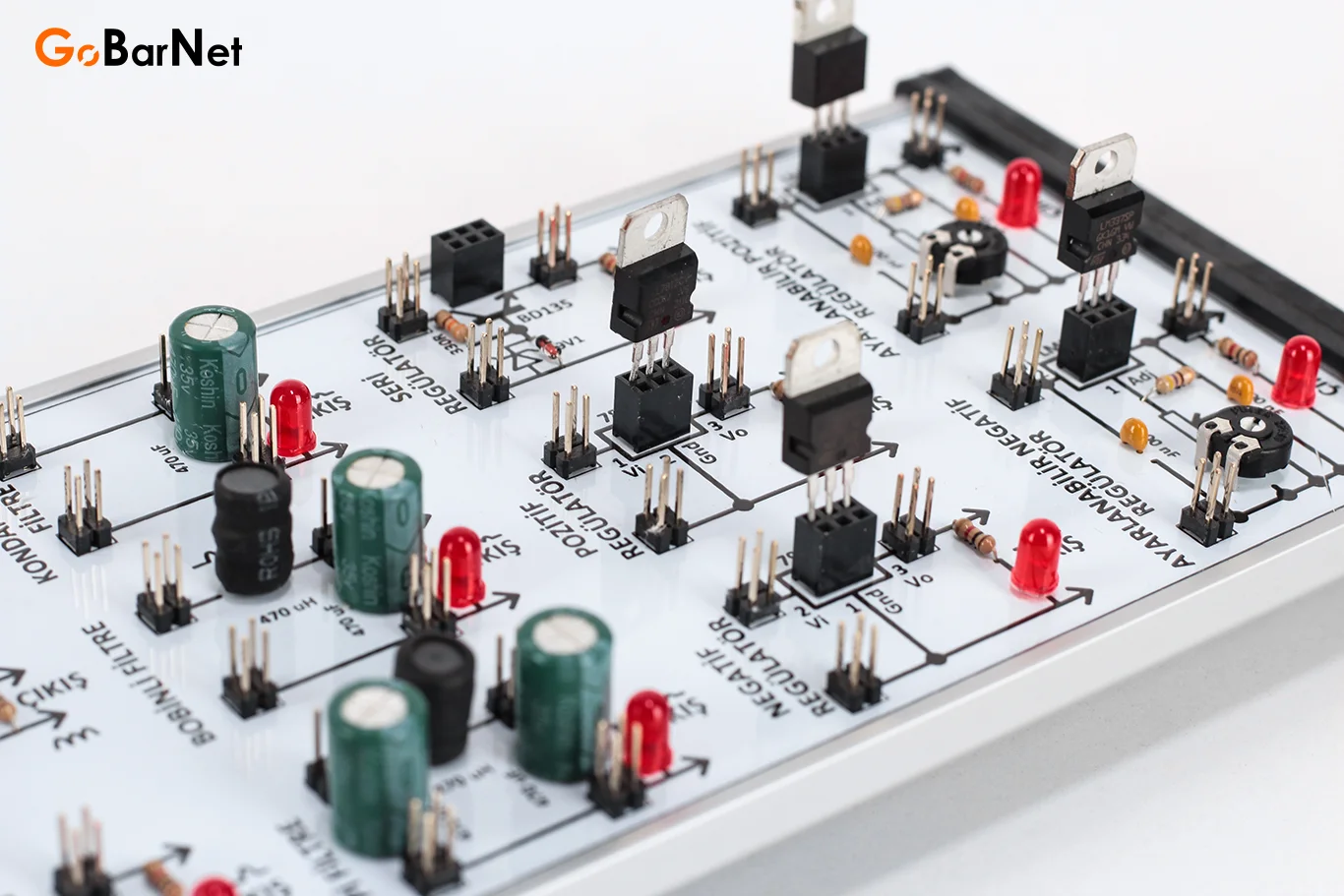

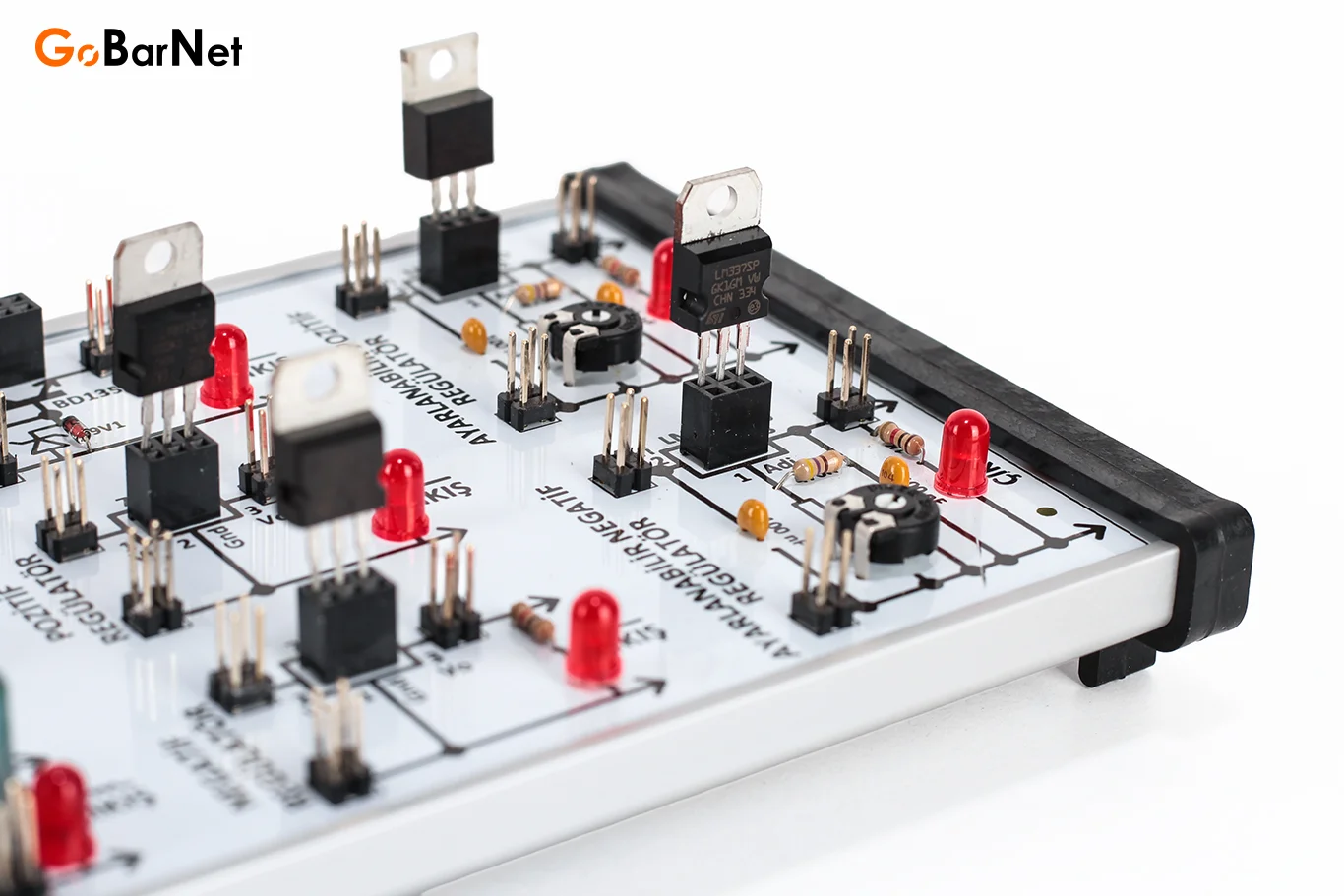

| Regülatörler | Pozitif, negatif, ayarlanabilir regülatör uygulamaları |
| Koruma | Çift cam sigorta ile aşırı akım koruması |
| Bağlantı | Jumper kablolar ile hızlı ve esnek bağlantı |
| LED Göstergeler | Her gerilim katı sonrası LED ile görsel takip |
| Kasa Yapısı | Alüminyum profil, demonte edilebilir, dayanıklı |

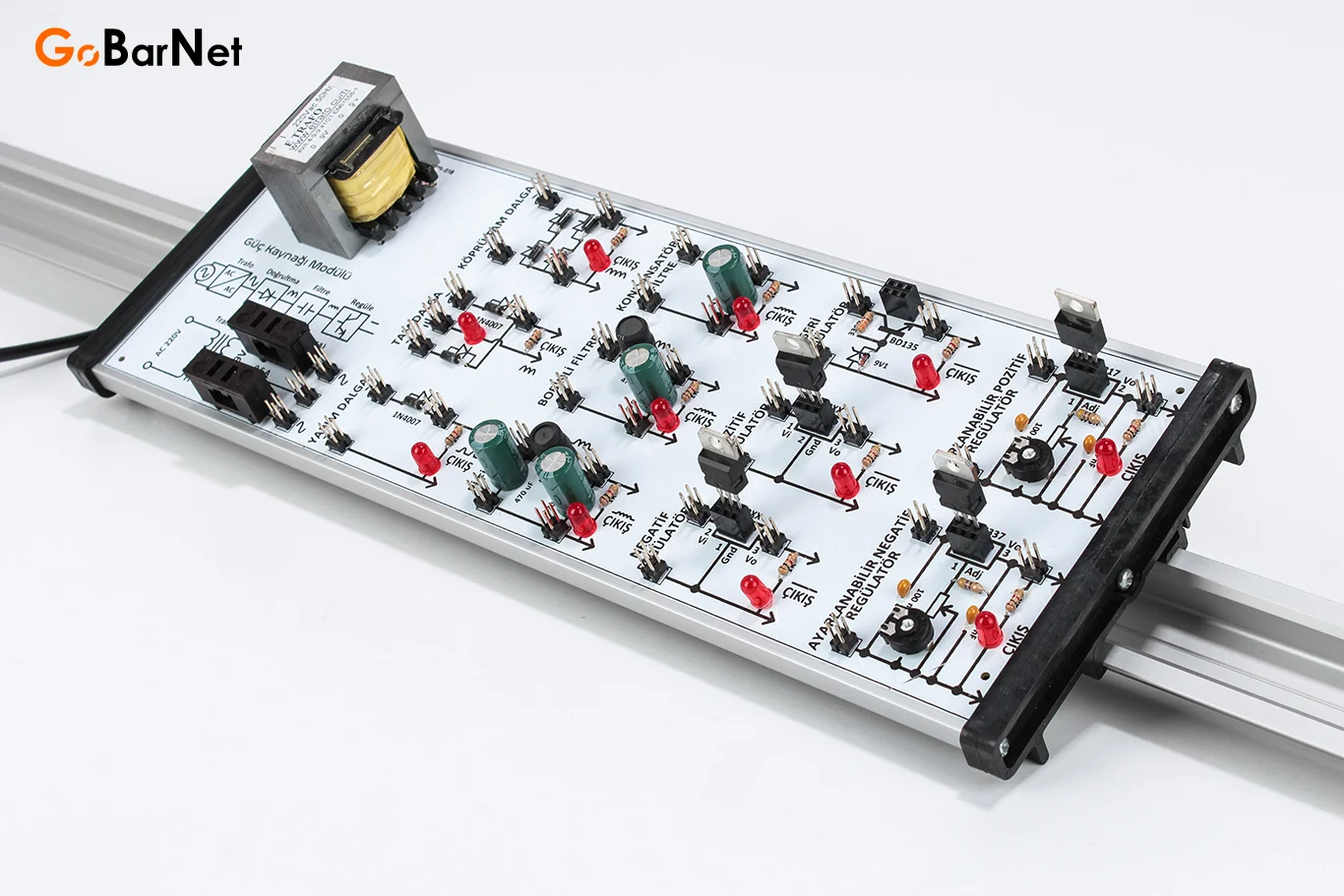

| Montaj Tipi | Masaüstü kullanım ve DIN 7,5x35 ray montajına uygun |
| Harici Güç Gereksinimi | Yok, kendi trafo sistemi ile çalışır |
