LS Electric MC-9b DC 24V Güç Kontaktörü – Born Klemens Takılı, 9A 4kW, 3 Fazlı, 1NO+1NC

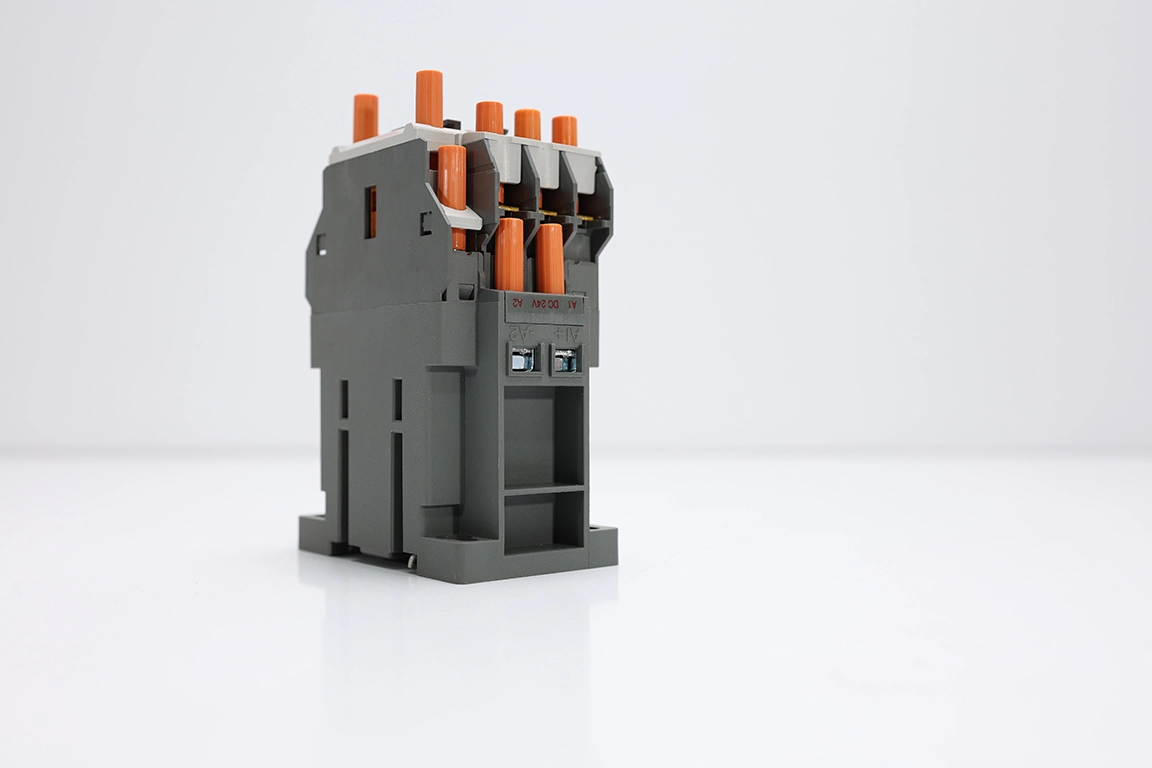

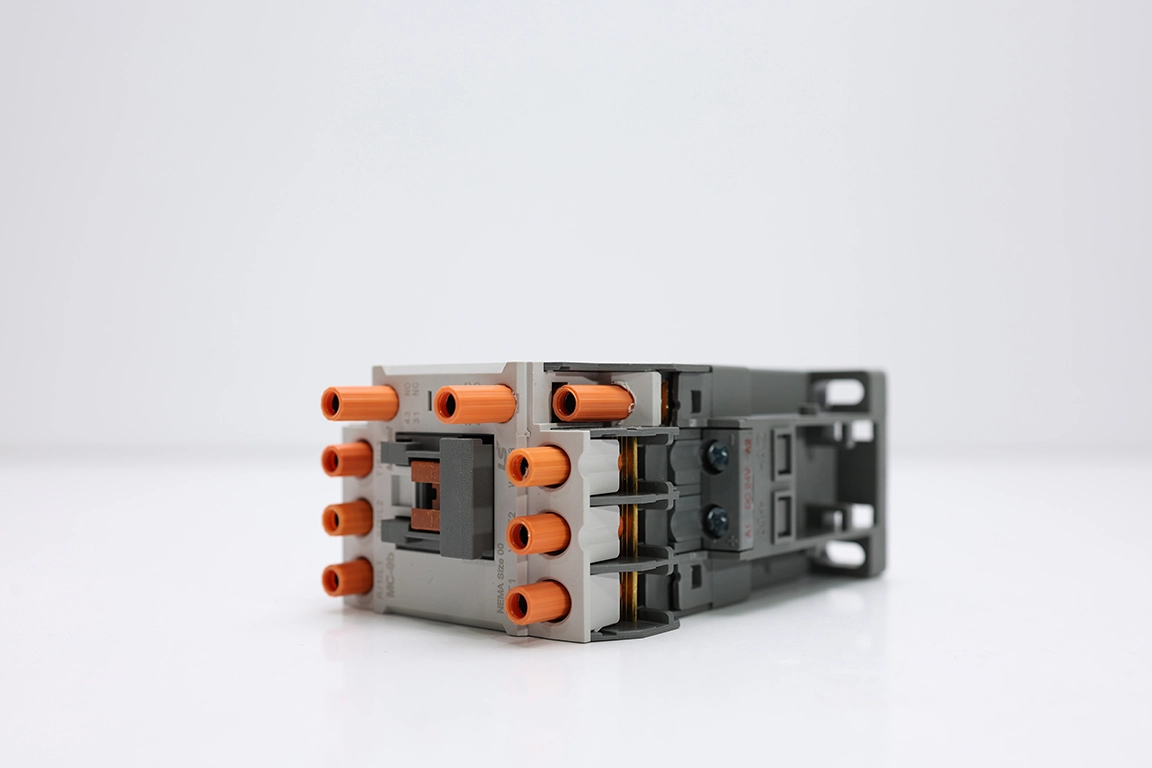

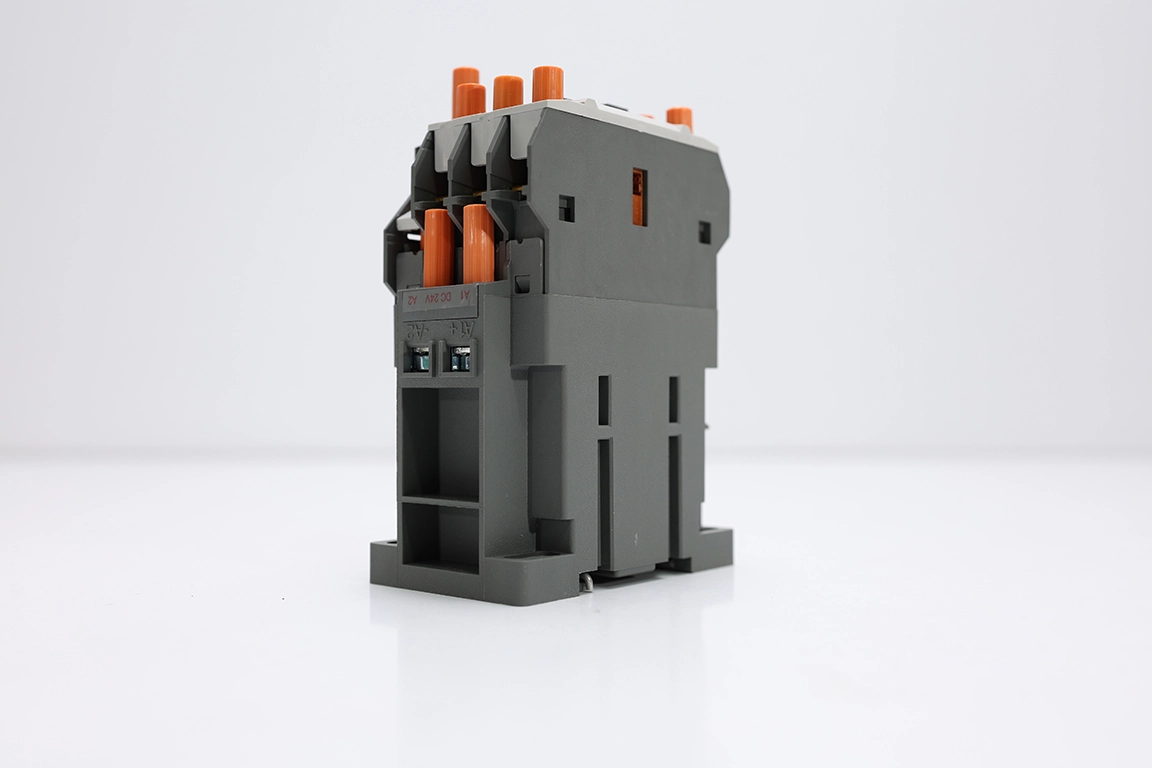

Bu ürün, LS Electric MC-9b DC 24V güç kontaktörünün tüm terminallerine M3.5 born klemens soketleri monte edilerek hazırlanmış özel bir versiyonudur. 9A yük akımı ve 4kW motor gücü kapasiteli, 3 fazlı bu kompakt kontaktör; turuncu renkli 4mm M3.5 born klemensler sayesinde hem giriş hem çıkış terminallerinde vida sıkma gerektirmeden hızlı ve güvenli kablo bağlantısı imkânı sunar.
Test, ölçüm ve bakım işlemlerinde büyük kolaylık sağlayan bu yapı, özellikle sık kablo değişimi yapılan paneller ve prototip/deney düzenekleri için idealdir. DC 24V bobin ile PLC çıkışlarına doğrudan
bağlanabilir; dahili 1NO + 1NC yardımcı kontak (1a1b) ile geniş kontrol esnekliği sunar.
Born Klemens Montajının Sağladığı Avantajlar
- ✅ Hızlı Kablo Bağlantısı – Vida sıkmadan, yalnızca kabloyu soketin içine iterek bağlantı kurulur
- ✅ Kolay Kablo Çıkarma – Bağlantıyı sökmek için born soketin düğmesine basıp çekmek yeterlidir
- ✅ Test ve Ölçüm Kolaylığı – 4mm binding post yapısı sayesinde test prob veya ölçüm kablosu doğrudan takılabilir
- ✅ Tekrar Kullanılabilirlik – Terminallere zarar vermeden defalarca kablo takıp çıkarılabilir
- ✅ Tüm Terminallere Montaj – Ana güç girişleri, çıkışları ve yardımcı kontak terminalleri dahil tüm noktalara uygulanmıştır
- ✅ Prototip ve Deney Düzenekleri – Devre geliştirme ve test süreçlerinde zaman kazandırır
Kontaktör Temel Özellikleri
- ✔️ DC 24V Bobin Gerilimi – PLC ve DC kontrol panelleriyle doğrudan entegrasyon
- ✔️ 3 Ana Pol (NO) – R/S/T → U/V/W – 3 fazlı motor ve yük kontrolü için tam güç devresi
- ✔️ Dahili 1NO + 1NC Yardımcı Kontak (1a1b) – Standart olarak entegre, ek aksesuar gerektirmez
- ✔️ 9A / 4kW Kapasite – AC3 kategorisinde 380V şebekede 4kW'a kadar motor kontrolü
- ✔️ 22AF Kategorisi – Kompakt boyut, yüksek performans dengesi
- ✔️ DIN Ray veya Vida Montaj – Farklı panel yapılarına uyarlanabilir esnek montaj seçeneği
- ✔️ Parmak Korumalı Tasarım (Finger Proof) – Gerilim altındaki terminallere kazara temas riskini minimize eder
- ✔️ Mekanik Ömür: 15 milyon işlem
- ✔️ Elektriksel Ömür: 2,5 milyon işlem
- ✔️ CE ve UL Sertifikası – Uluslararası endüstriyel standartlara tam uyum
Kontak Yapısı
- ✔ Ana Kontaklar (3 adet NO): R→U, S→V, T→W – 3 fazlı güç devresi
- ✔ Yardımcı Kontak NO (43-44): Kontaktör çekili iken kapanır – sinyal veya sealing devresi için
- ✔ Yardımcı Kontak NC (31-32): Kontaktör çekili iken açılır – kilitleme veya alarm devresi için
- ✔ Bobin Terminalleri: A1(+) ve A2(-) – DC 24V polariteli bağlantı
Teknik Özellikler
- 1. Bobin Gerilimi: DC 24V
- 2. Ana Kontak Akımı (Ie AC3): 9A
- 3. Motor Gücü (AC3, 380V): 4kW
- 4. Ana Pol Sayısı: 3 (NO)
- 5. Yardımcı Kontak: 1NO + 1NC (dahili, 1a1b)
- 6. Kategori: 22AF
- 7. Born Klemens Tipi: M3.5 soket, 4mm binding post
- 8. Born Klemens Rengi: Turuncu
- 9. Montaj Tipi: DIN ray veya vida
- 10. Sertifikalar: CE, UL, EAC
Hangi Uygulamalar İçin Uygundur?
- ✔ Prototip ve deney düzenekleri – Hızlı kablo takıp çıkarma sayesinde devre geliştirme süreçlerini hızlandırır
- ✔ Eğitim ve laboratuvar setleri – Öğrencilerin güvenle bağlantı yapabileceği, vida gerektirmeyen terminal yapısı
- ✔ Sık bakım ve kablo değişimi yapılan paneller – Tekrarlı söküp takma işlemlerini kolaylaştırır
- ✔ Test ve ölçüm ortamları – Problar ve ölçüm kablolarının doğrudan bağlanabildiği 4mm binding post yapısı
- ✔ PLC çıkış kontrolü – DC 24V bobin sayesinde PLC dijital çıkışlarına doğrudan bağlanabilir
- ✔ Motor start/stop kontrolü – 3 fazlı motorların devreye alınması ve durdurulması
