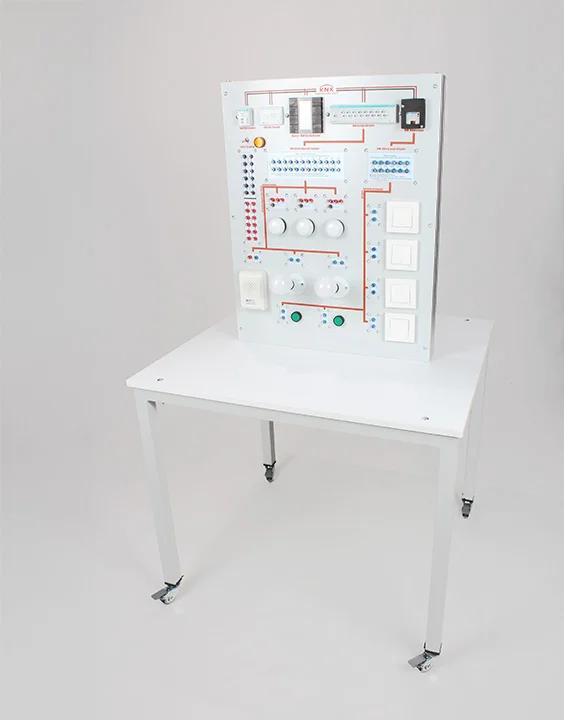

Akıllı Bina Otomasyonu Deney Seti

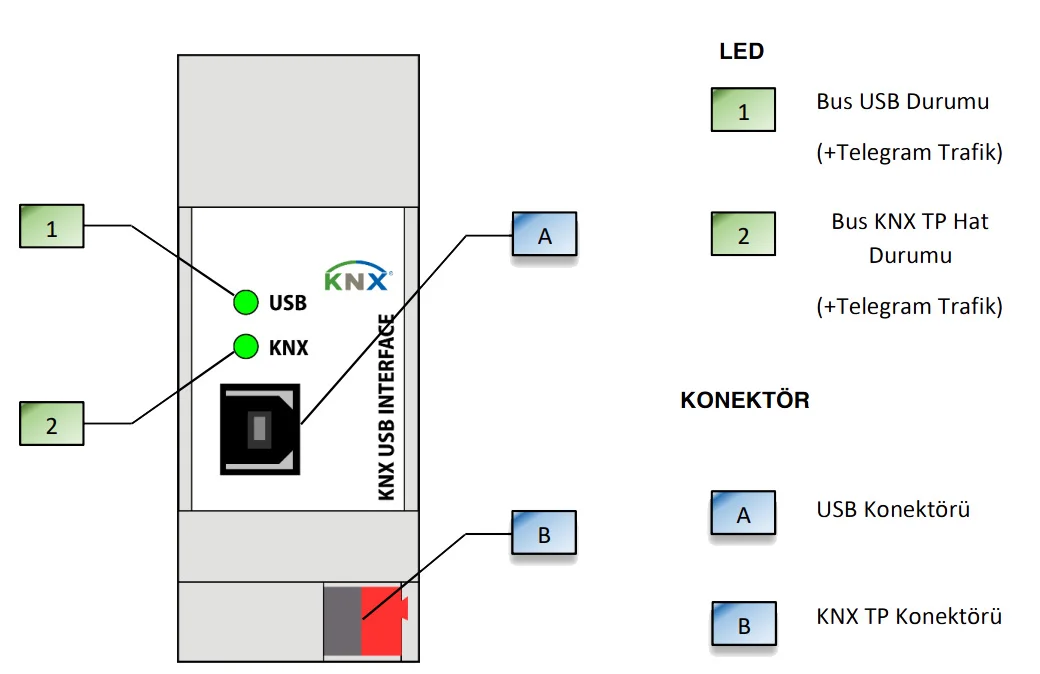

KNX USB Haberleşme Arayüzü

USB arabirimi, eğitim setinde bulunan tüm cihazlara erişim sağlar.

1. Devreye alma
2. Adresleme
3. Parametrelerin ayarlanması
4. Görselleştirme
5. Protokol
6. Teşhis işlemleri

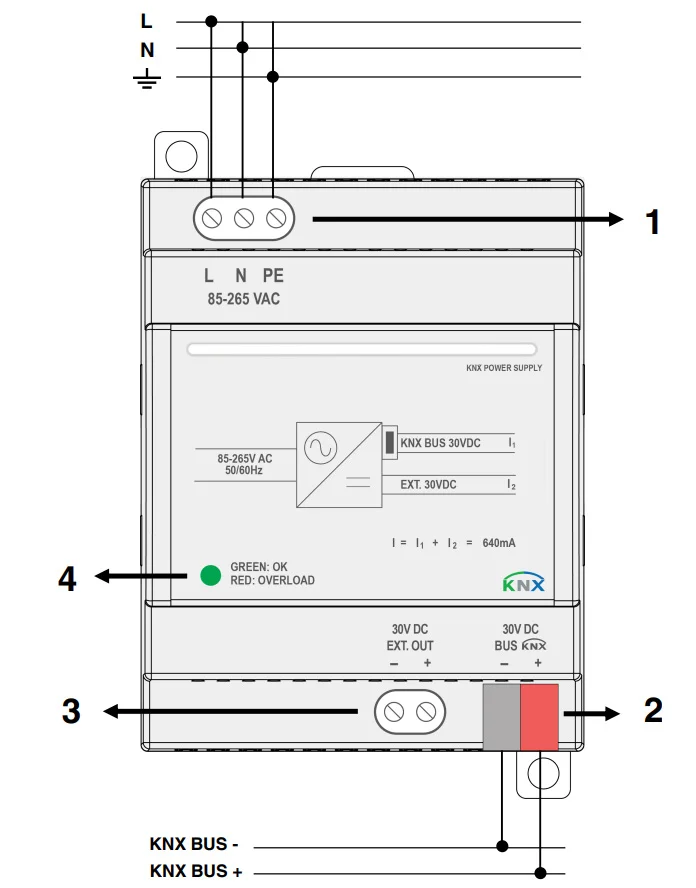

KNX Güç Kaynağı

Akıllı bina otomasyonu deney setinde hatta bağlı KNX cihazları beslemesi için kısa devre ve aşırı yük korumalı özel güç kaynağıdır. Öğrenciler, devre kurma ve devreye alma işlemlerini %100 güvenle yapabilirler.

1. Hat Voltaj Girişi 230 V AC(+/- %10)
2. KNX BUS
3. Harici Kaynak Çıkışı
4. LED Göstergesi

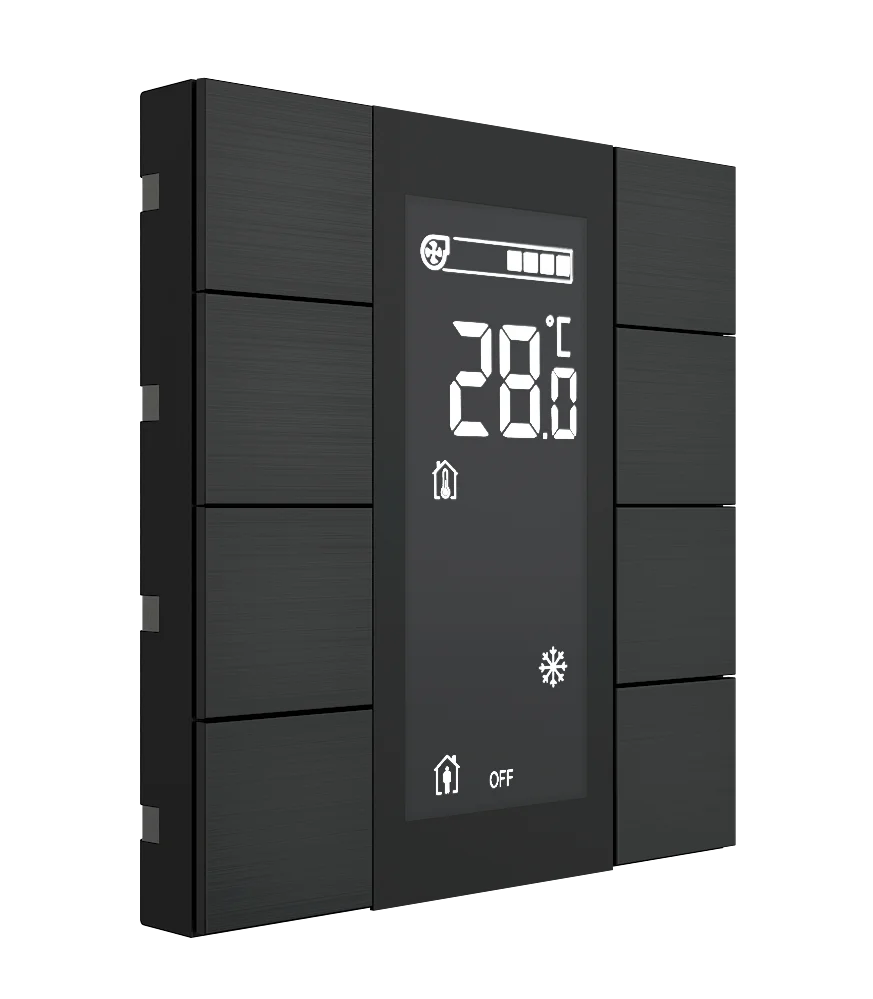

KNX Oda Kontrolörü

8 farklı butona sahiptir. Anahtarlama, toggle, karartma, panjur/panjur, termostat kontrolleri, senaryolar, değer, 2 kanal ve kademeli anahtarlama modu özellikleri gibi bina otomasyonu için gerekli tüm fonksiyonları kontrol eder.

Her düğme, geri bildirim veya görselleştirme için mavi/yeşil veya beyaz/kırmızı renk kombinasyonlarında ayarlanabilir ışık yoğunluğuna sahip RGB LED'lerle donatılmıştır.

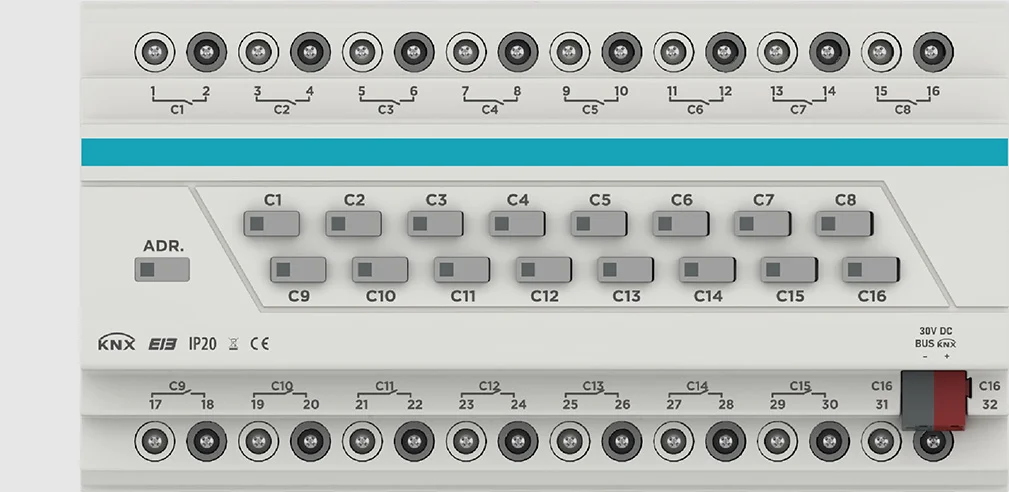

KNX Kombo Çıkış Modülü

Bina otomasyonu deney Setinde kullanılan çıkış modülü, aydınlatma kontrolü, AC / DC motor kontrolü, perde / panjur gibi çeşitli alıcıların çalıştırılmasını sağlayan çok yönlü kontrol cihazıdır. Çıkış modülü üzerindeki butonlar ile çıkışların manuel kontrolü de mümkündür.

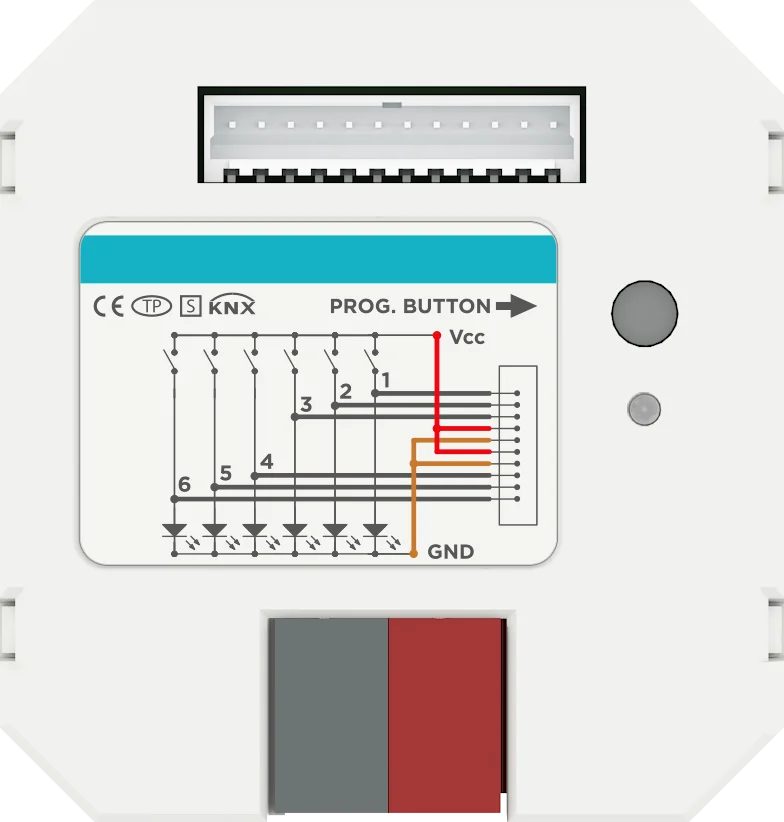

KNX Evrensel Arabirim

Butonlar, anahtarlar veya kuru kontakların KNX sistemi aracılığıyla çalıştırılması ve ikili sinyallerin işlenmesi için bir ara yüz görevi görür. Bina otomasyonu deney Setindeki girişleri kontrol eder.

ETS yapılandırmasında Kullanılabilir işlevler şunlardır:

1. Hat Voltaj Girişi 230 V AC(+/- %10)
2. Anahtarlama
3. Mod Seçimi
4. Karartma
5. Panjur/Panjur
6. Sahne Kontrolü
7. LED Kontrol

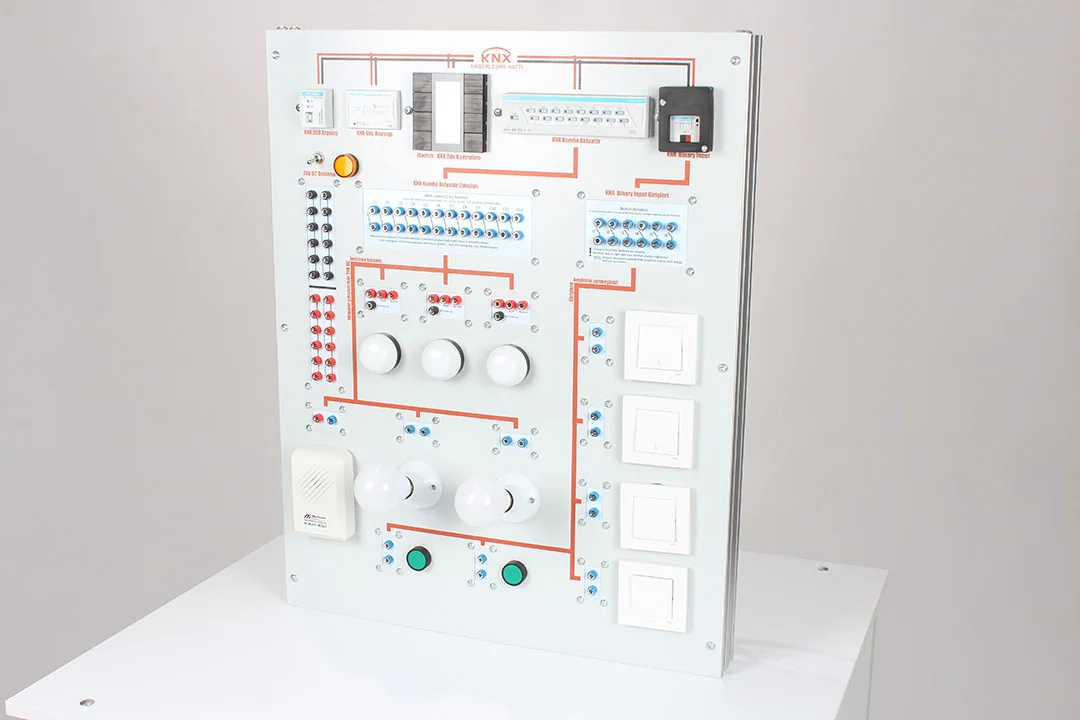

KNX Bağlantı Deneyleri

24V DC kısa devre korumalı besleme paneli ile güvenli bir şekilde devre bağlantılarını gerçekleştirmek mümkündür. Tüm KNX cihazların, anahtarların, butonların, zilin, lambaların ve 3 renk sinyal lambalarının uçları born klemenslere çıkartılmıştır. Panel üzerindeki hat şeması ve açıklamalar öğretmenin iş yükünü hafifletir ve etkin deneyler yapılmasını sağlar.

Ekipman Listesi

1. KNX USB Haberleşme Arayüzü - 1 adet
2. KNX Güç Kaynağı - 1 adet
3. KNX Oda Kontrolörü - 1 adet
4. KNX Kombo Çıkış Modülü - 1 adet
5. KNX Evrensel Arabirim - 1 adet
6. 24V DC Besleme Paneli - 1 adet
7. ETS6 Yazılımı - 1 adet

1. RGB İndikatör - 3 adet
2. 24V DC Lamba (E27) - 2 adet
3. Zil (Mıknatıslı) - 1 adet
4. Star Butonu - 2 adet
5. Anahtar - 2 adet
6. Light - 2 adet
7. Test Kablosu - 60 adet
8. Deney Kitapçığı (PDF Formatı)
