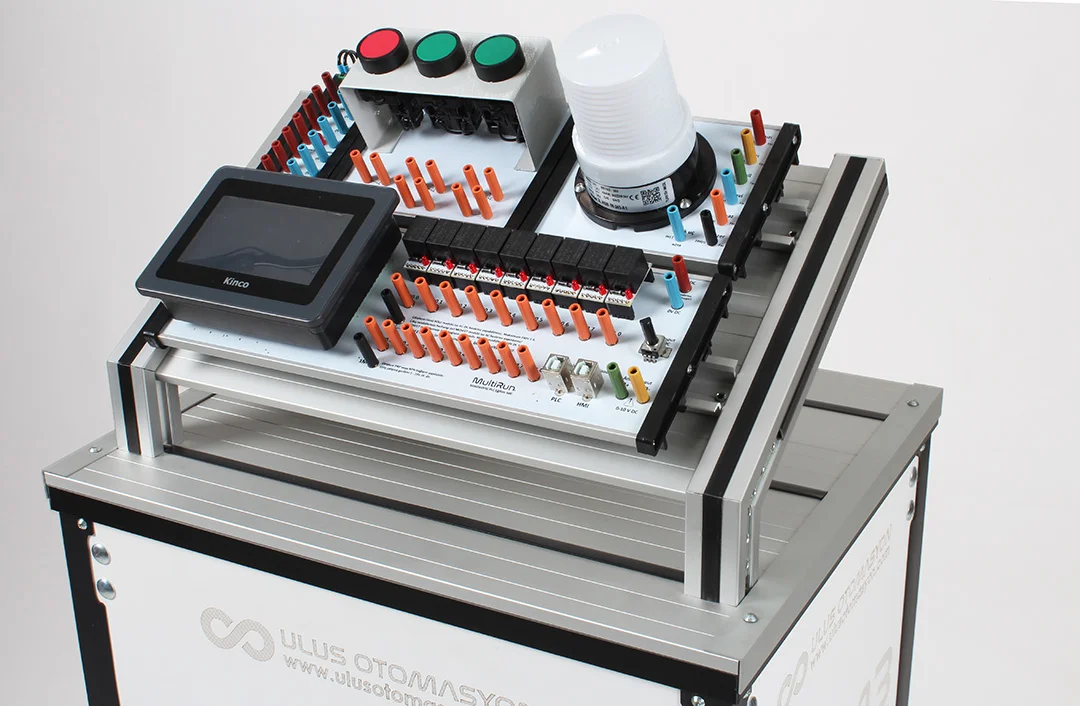

HMI PLC Eğitim Seti
Endüstriyel otomasyon alanında çalışmak isteyen mühendisler, teknisyenler ve öğrenciler için gerekli becerilerin kazandırılmasını sağlar.
HMI PLC eğitim seti, endüstriyel işletmelerde otomasyon sistemlerini kurma, yönetme ve sorun giderme becerilerini geliştirmek isteyen kişilerin beklentilerini de karşılamaktadır.
Şartname İndir

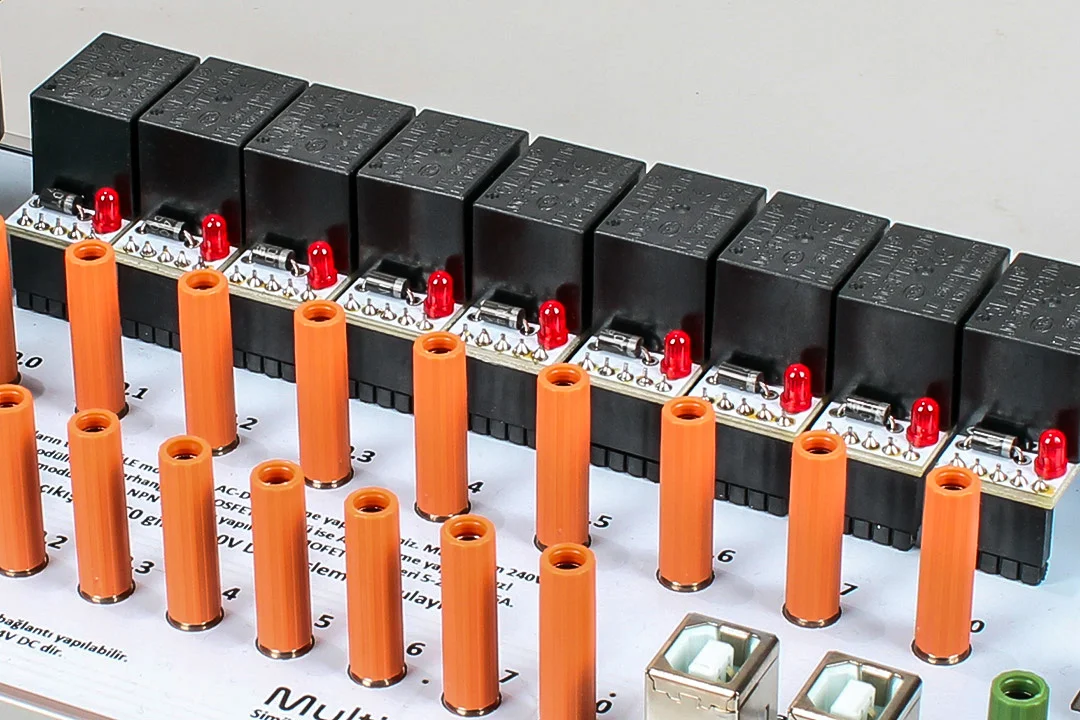

Değiştirilebilir PLC Çıkışları
PLC transistör çıkışları röle modülü ile korunmaktadır. Röle modülleri sökülebilir, yerine hızlı çıkış için mosfet modülleri takılabilir.
Servo veya step motor kontrolü için 2 adet mosfet modülü verilmektedir. Eğitim setinin 9 çıkışı değiştirilebilir çıkışa sahiptir.
Dijital ve Analog Girişler
9 dijital giriş born klemenslere çıkartılmıştır. Girişler NPN ve PNP bağlantıyı destekler.
1'nci analog giriş potansiyometreye bağlıdır. Harici sinyaller için 2'nci analog giriş born klemenslere çıkartılmıştır.
** 1'nci analog giriş için gerekli 0-10V DC gerilimi eğitim seti kendisi ürettiğinden harici güç kaynağı gerektirmez.

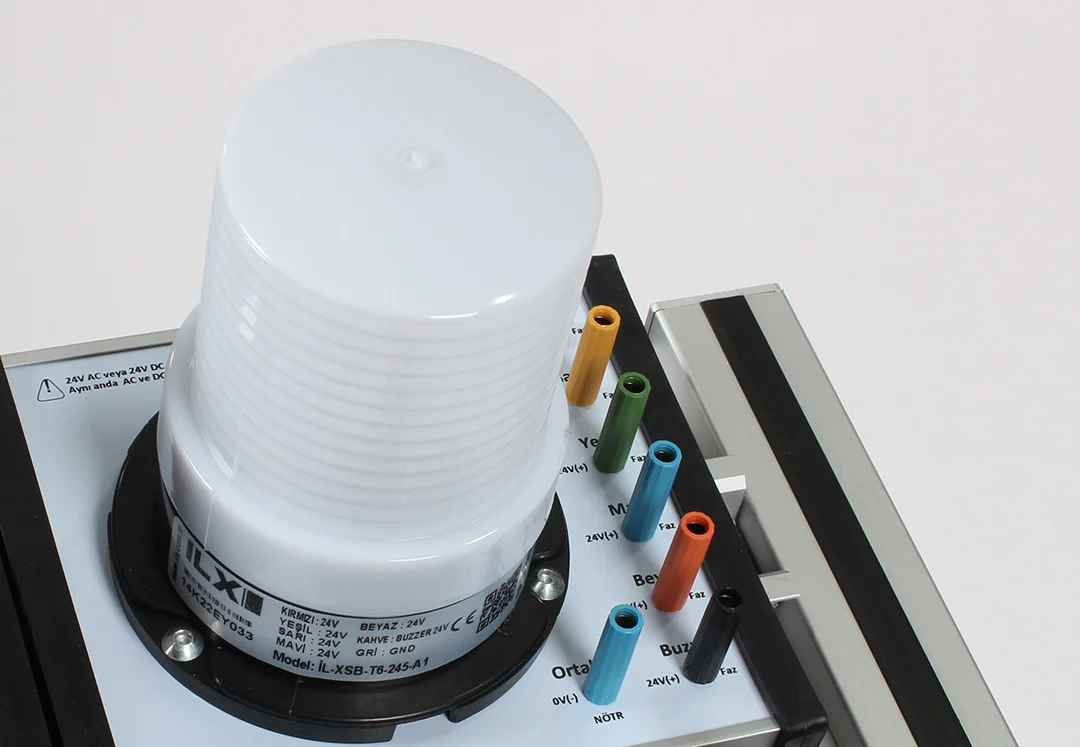

İkaz Lambası
Beyaz, mavi, sarı, kırmızı ve yeşil olmak üzere 5 farklı renkte ve sesli ikaza (buzzer) sahiptir.
- Kırmızı lamba: Tehlike, durma veya arıza durumunu gösterir. Genellikle acil durumları ifade eder.
- Sarı lamba: Uyarı veya dikkat gerektiren durumu gösterir.
- Yeşil lamba: İşlem veya sistem normal çalışıyor durumunu gösterir.
- Mavi lamba: Bilgi veya yönlendirme amaçlı kullanılır.

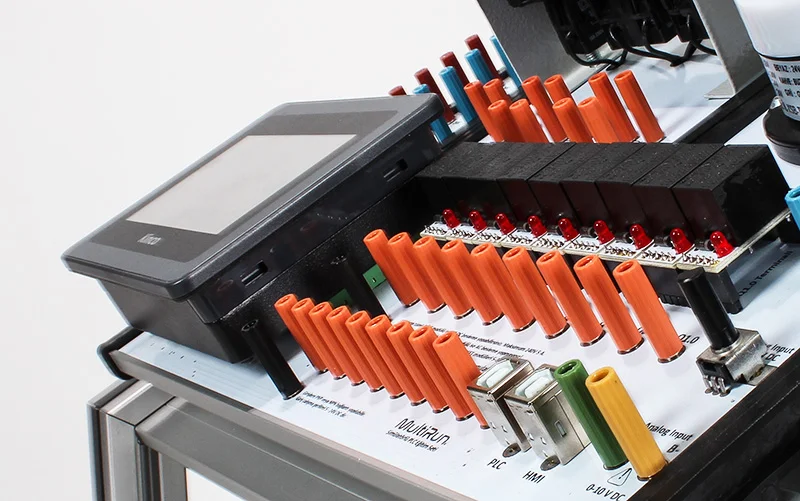

USB Port Programlama
PLC ve HMI USB 2.0 port üzerinden programlanabilir. Endüstriyel CPU, 700MHz ana frekans, 128MB Flash + 64MB DDR2 yığın depolama kullanır.
** HMI ve PLC programlama aynı USB portunu kullanmaktadır ve herhangi bir USB port dönüştürücüsüne ihtiyaç duymaz.
HMI Ekran Görüntüleri
Teknik Özellikler
- 4.3 inch Renkli HMI
- 9 dijital, 2 analog girişli, 9 dijital çıkışlı PLC
- Alüminyum çalışma panelli
- 24V DC güç kaynaklı
- Besleme dağıtım, ikaz lambası, start ve stop buton modüllü
- USB portundan programlanabilir
- Bağlantı kablosu - 20 adet
- Simülasyon yapabilme özelliği

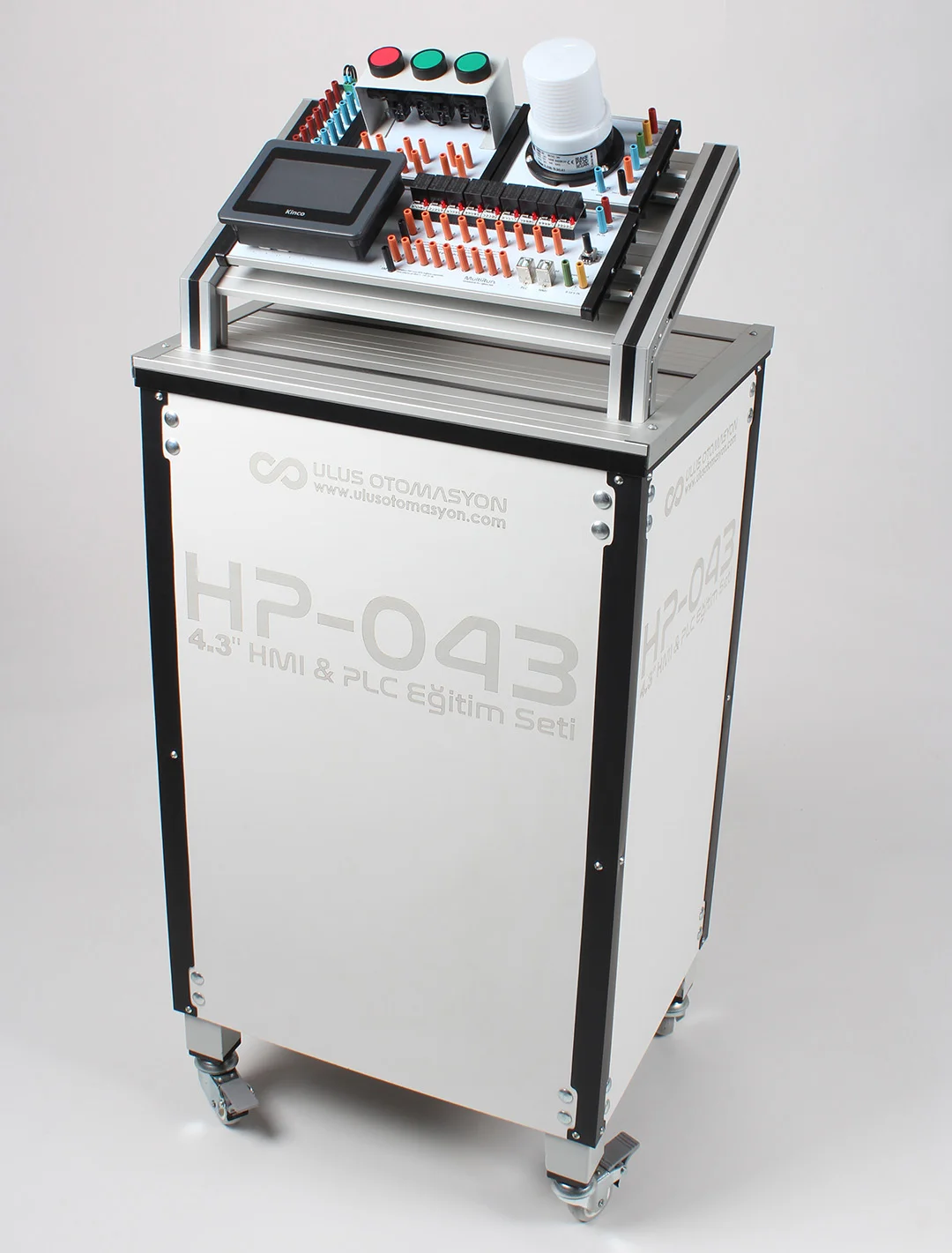

- Özel tasarım masalı
** Masasız satın alınabilir.
| HP-043 | ||||
|---|---|---|---|---|
| 4.3" HMI PLC Eğitim Seti Modelleri | ||||
| HP-043 - Masalı | HP-043 - Masasız | |||
| PLC programlama yazılımı Siemens ile benzerlik göstermektedir. HMI ve PLC yazılımları tamamen ücretsizdir. | ||||
HMI PLC Eğitim Seti
HMI (Human-Machine Interface) ve PLC (Programmable Logic Controller), endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan iki önemli bileşendir. HMI, kullanıcıların bir sistem veya makineyle etkileşimde bulunmasını sağlayan bir arayüzdür. PLC ise otomasyon kontrolünü gerçekleştiren bir cihazdır. HMI ve PLC birlikte çalışarak otomasyon süreçlerinin kontrol edilmesini sağlar ve HMI PLC Eğitim seti bu ihtiyacı karşılar.
HMI ve PLC eğitim seti aşağıdaki unsurları içerir
- Donanım bileşenleri: HMI PLC eğitim seti, gerçek veya sanal olarak kullanılan PLC ve HMI donanımlarını içerir. Öğrenciler, bu donanımları kullanarak uygulamalar geliştirirken pratik yapabilirler.
- Yazılım: HMI PLC eğitim seti, PLC ve HMI programlama yazılımlarını içerir. Bu yazılımlar endüstri standardı olarak kabul edilen programlama dilleri ve ortamlarını kullanır. Yazılımlar tamamen kısıtlamasız ve ücretsizdir.
- Örnek projeler ve uygulamalar: HMI PLC eğitim seti, farklı endüstriyel senaryolar için örnek projeler ve uygulamalar sunar. Bu projeler öğrencilere gerçek dünya problemlerini çözmek için nasıl programlama yapacaklarını öğretir.
- Eğitim materyalleri: HMI PLC eğitim seti, kullanıcılar için kılavuzlar, el kitapları ve eğitim videoları gibi materyaller sunar. Bu materyaller, HMI ve PLC sistemlerinin kurulumu, programlanması ve sorun giderme süreçlerini anlamayı kolaylaştırır.
