Ekranlı PLC Eğitim Seti
Öğrencilerin PLC programlama becerilerini kazandırırken aynı zamanda HMI (Human-Machine Interface) ile makine veya sistemle iletişim kurmasına, veri girişi yapmasına ve sistemi kontrol etmesine olanak tanır.
Ekranlı PLC Eğitim Seti, öğrencilerin yazdığı programı yönetmesini, parametreleri ayarlamasını, veri görselleştirmesini, hata ayıklama yapmasını ve diğer işlevleri gerçekleştirmesini sağlar.
Şartname İndir
Değiştirilebilir Çıkışlar
PLC'nin transistör çıkışları röle modülü ile koruma altına alınmıştır. Röle modülleri sökülebilir, yerine yüksek frekans çıkışı için mosfet modülü takılabilir.
Step veya servo motor kontrolü için eğitim seti ile 2 adet mosfet modülü verilmektedir. Eğitim setinin 14 çıkışından 8 tanesi değiştirilebilir çıkışa sahiptir.
Analog Çıkış
PLC eğitim seti 0-10V veya 4-20mA gibi yaygın olarak kullanılan analog sinyal aralıkları üretebilir.
** Sesli ikaz uygulamaları için dijital çıkışlardan bir tanesi buzzer çıkışıdır.
Analog ve Dijital Girişler
16 dijital girişin 8 tanesi born klemenslere çıkartılmış ve PLC giriş yapısının anlaşılması için şekil ile gösterilmiştir.
Analog girişlerden 1'ncisine potansiyometre bağlıdır. Harici sinyaller için 2'nci analog giriş born klemenslere çıkartılmıştır.
** 1'nci analog giriş için gerekli 0-10V DC gerilimi eğitim seti kendisi ürettiğinden harici güç kaynağı gerektirmez.
Pick-to-Light
Pick-to-Light (PTL), sipariş toplama sürecini optimize etmek için kullanılan bir teknolojidir. Işıklı göstergelerin kullanımıyla operatörlere doğru talimatlar verilir ve hızlı ve doğru bir şekilde ürünlerin toplanmasına olanak sağlar.
** Pick-to-Light 1 çıkış, 2 girişe sahiptir. Girişlere sinyal uygulandığında YEŞİL ve KIRMIZI renkte yanarak ikaz verir. Pick-to-Light'a dokunulduğunda çıkışı aktif olur ve PLC girişine sinyal gönderir. Bu sayede start, stop vb işlemler yaptırılabilir.
İndüktif Sensörler
PLC girişlerine bağlı 2 adet indüktif sensör ile konveyör bant, limit, dolum kontrolü vb uygulamalar yaptırmak mümkündür.
** Endüstriyel otomasyon, üretim süreçlerini otomatikleştirmek için kullanılan bir dizi teknolojiyi içerir ve bu teknolojiler arasında sensörler önemli bir rol oynar.
USB & USB Host
PLC ve HMI USB port üzerinden programlanabilmektedir.
** HMI verilerini kaydetmek veya HMI'ye veri aktarmak için USB Host portu kullanılmaktadır.

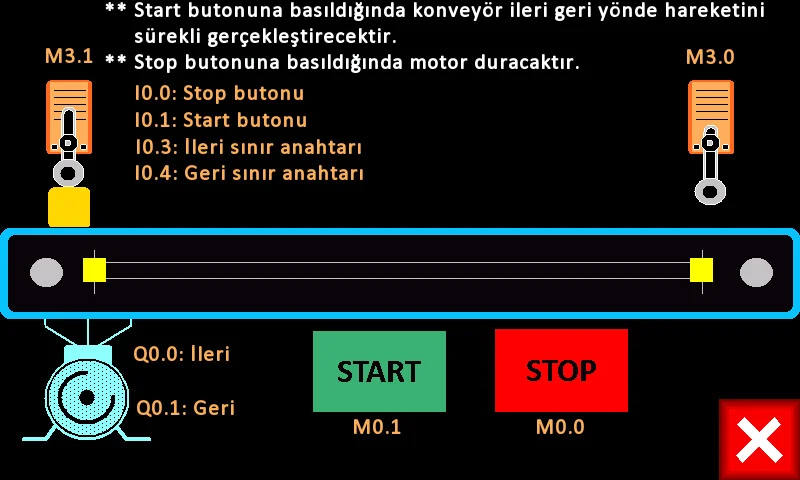

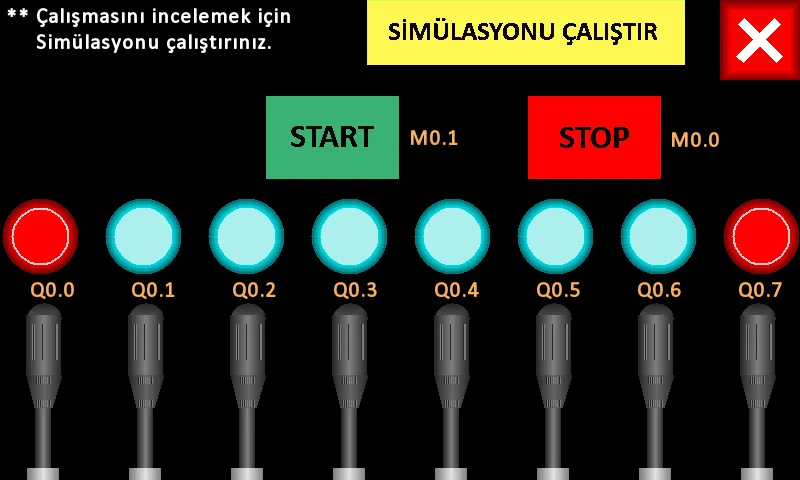

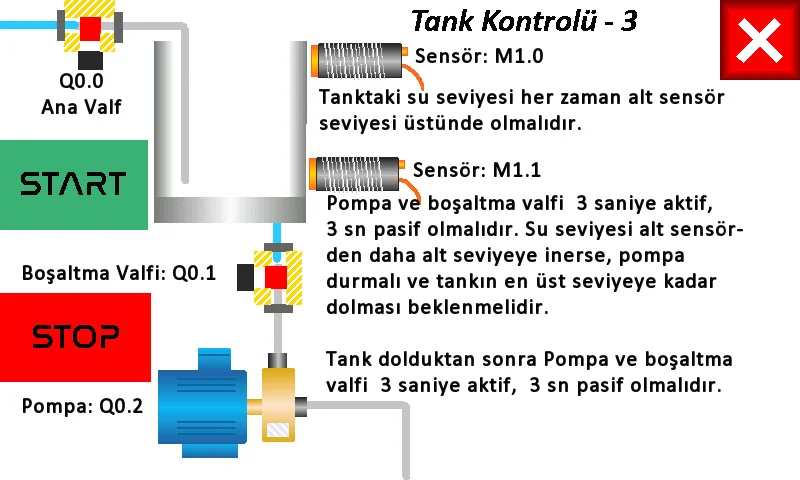

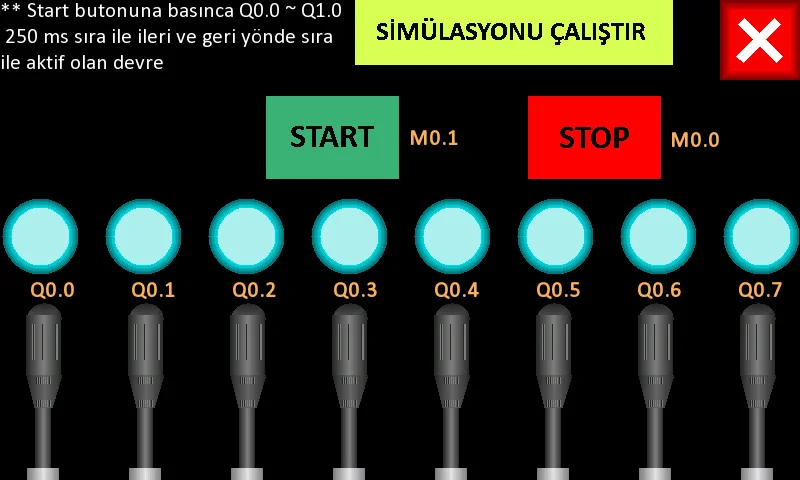

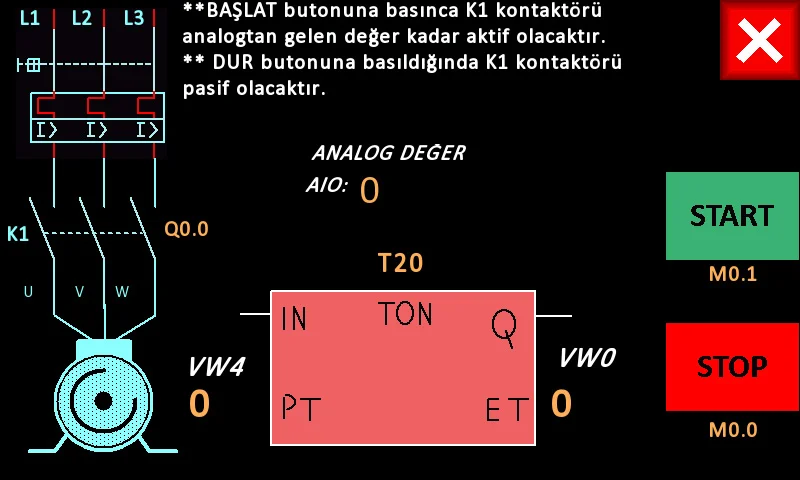

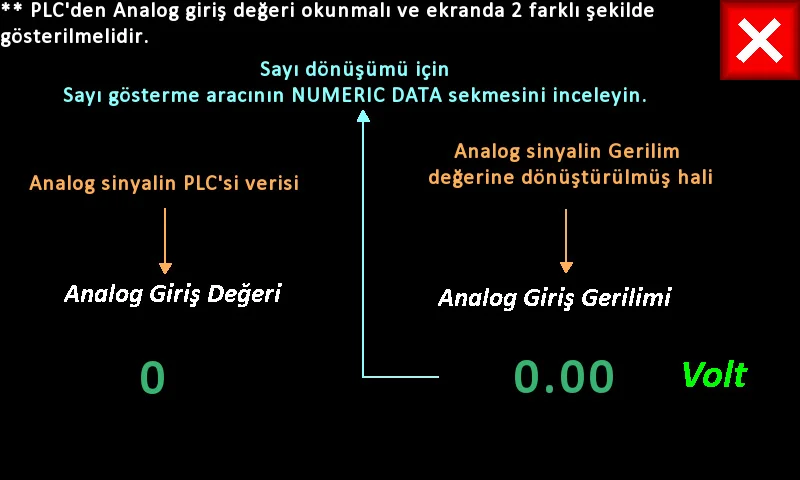

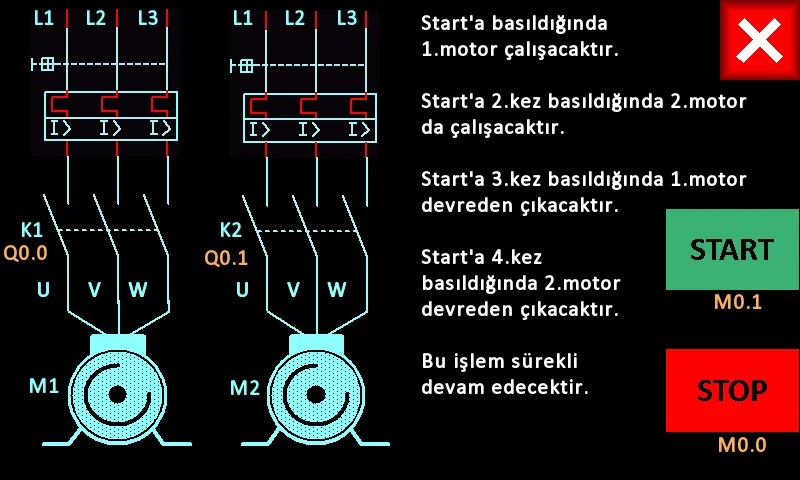

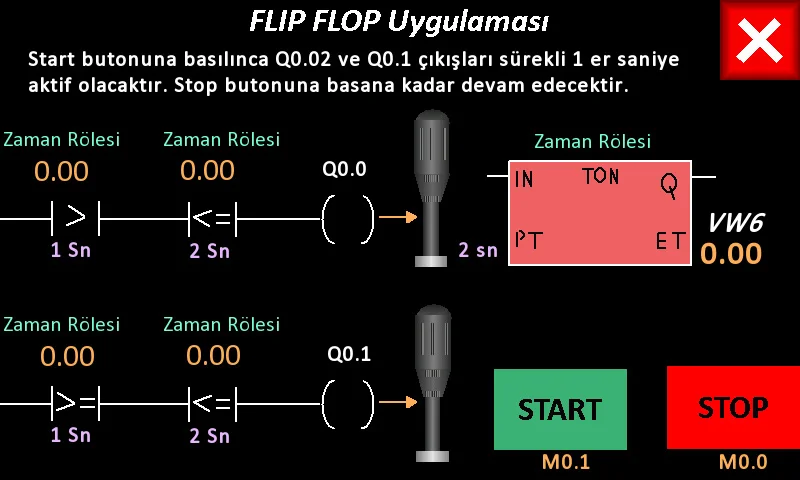

HMI Ekran Görüntüleri
Teknik Özellikler
- 7 inch Renkli HMI
- 16 dijital, 2 analog girişli, 14 dijital, 1 analog çıkışlı PLC
- Alüminyum çalışma panelli
- 24V DC güç kaynaklı
- Besleme dağıtım, ikaz lambası, enkoder, start ve stop buton modüllü
- USB portundan programlanabilir
- Bağlantı kablosu - 20 adet
- Simülasyon yapabilme özelliği
- Özel tasarım masalı
** Masasız satın alınabilir.
| HP-070 | ||||
|---|---|---|---|---|
| 7" HMI - PLC Eğitim Seti Modelleri | ||||
| HP-070 - Masalı | HP-070 - Masasız | |||
| PLC programlama yazılımı Siemens ile benzerlik göstermektedir. HMI ve PLC yazılımları tamamen ücretsizdir. | ||||
PLC Eğitim Seti
Eğitim seti kullanıcıların PLC ve HMI hakkında temel bilgileri edinmelerine yardımcı olacak talimatlar, el kitapları, örnek projeler ve donanım materyallerini içermektedir. Bu materyaller, kullanıcıların adım adım ilerlemelerini sağlar ve pratik uygulamalarla PLC ve HMI konseptlerini pekiştirmelerine yardımcı olur.
PLC eğitim seti, öğrencilerin, mühendislerin ve endüstriyel otomasyon profesyonellerinin PLC sistemlerini etkili bir şekilde kullanmayı öğrenmeleri için ideal bir kaynak sağlar. Bu eğitim setleri, endüstriyel otomasyon eğitimi veren okullarda, eğitim merkezlerinde veya bireysel öğrenme amaçları için kullanılabilir.
PLC eğitim seti, kullanıcılara HMI ve PLC'lerin çalışma prensiplerini, programlamasını, bağlantılarını ve uygulamalarını anlamaları için gerekli olan kaynakları sağlar.
