Döner Tablalı Mekatronik Step Motor Eğitim Seti

Vakum sistemi ile parça alma bırakma, 8 gözlü döner tabla, home (başlangıç) sensörlü, alüminyum çalışma panelli ve özel mekatronik masalı. STP-01 ve STP-01B olmak üzere 2 farklı modele sahiptir.

Şartname İndir

Ürün Videosu >>

Döner tablalı mekatronik step motor tanıtım videosunu izleyebilirsiniz.

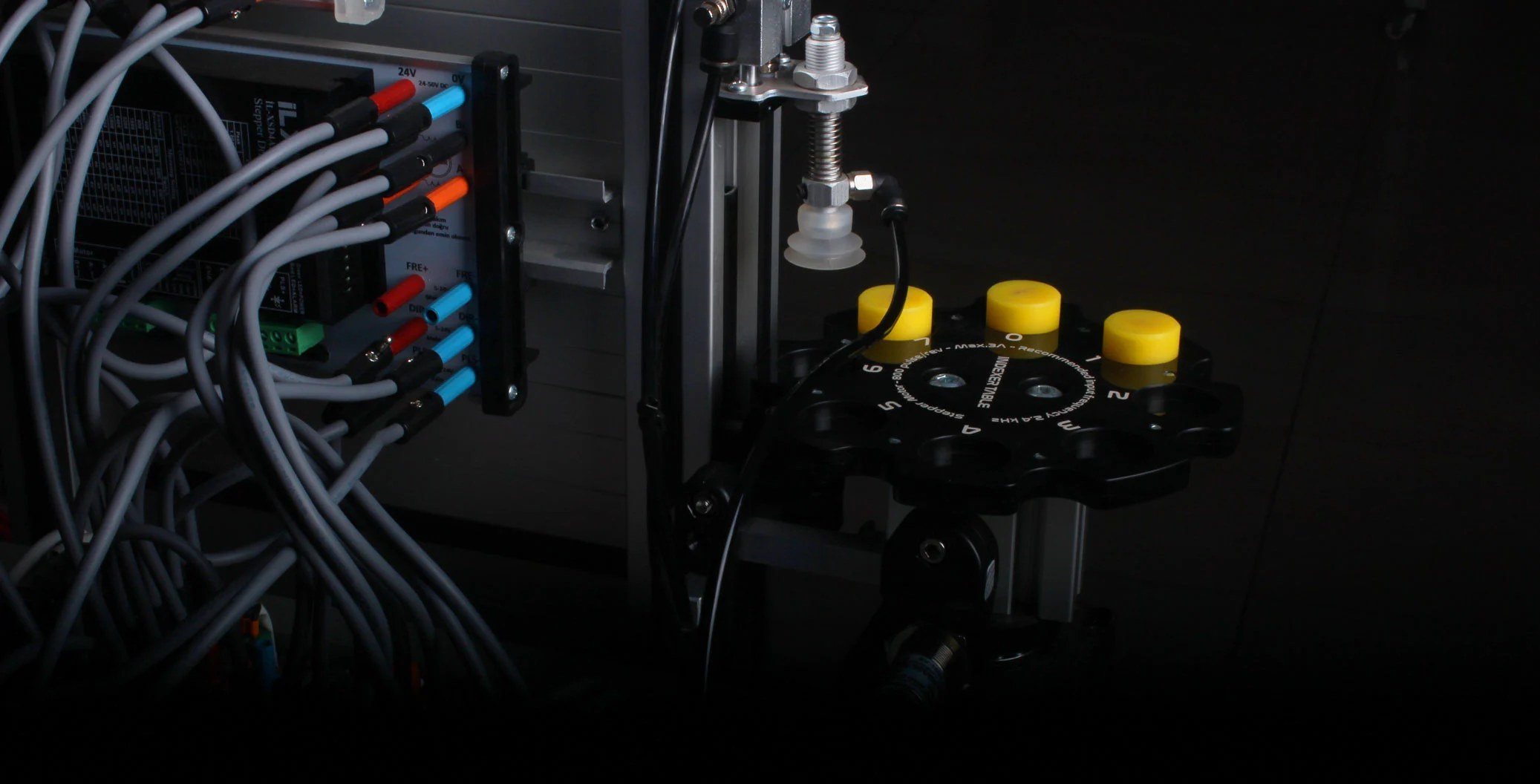

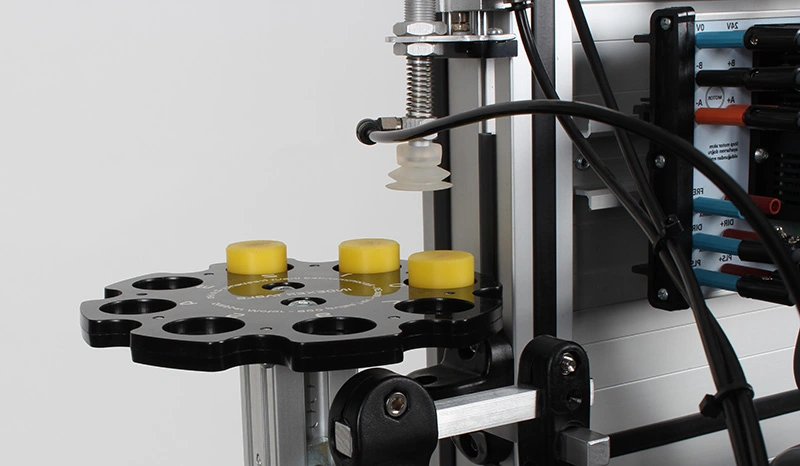

Döner Tabla

Step motor kontrollü, lazer ile markalanmış, 8 gözlü, 800 pals/tur (değiştirilebilir)

Vakum Sistemi

Silindir hızından etkilenmeden darbesiz ve yumuşak hareket için amartisör ve silikon vakum pedi

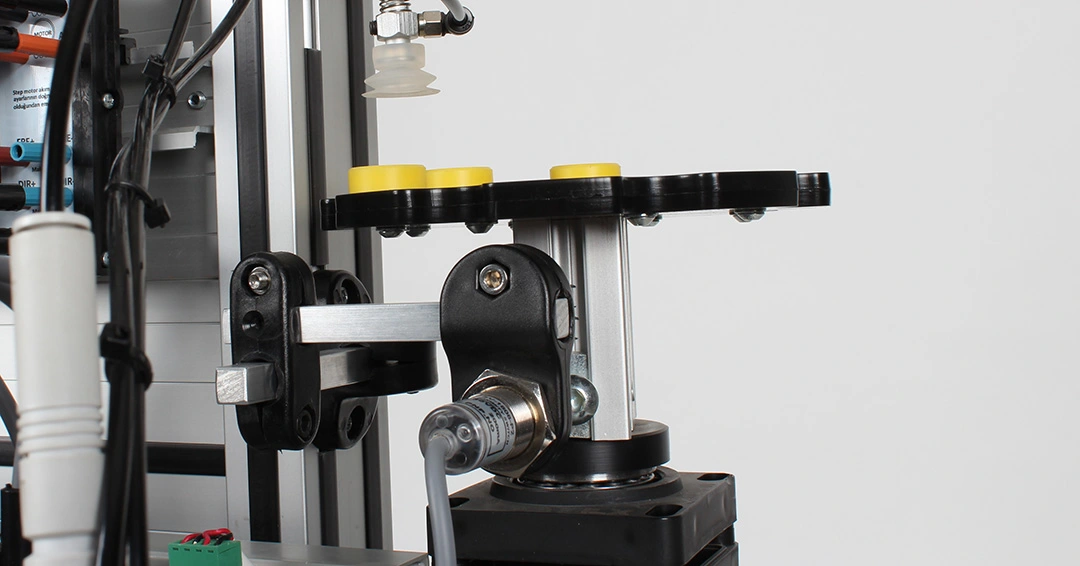

Sıfır Sensörü

Sıfır (Home) sensörü ile döner (indeks) tablanın başlangıç konumu belirlenir. Ofset komutuyla vakum vakum ve hazne aynı eksene getirilir.

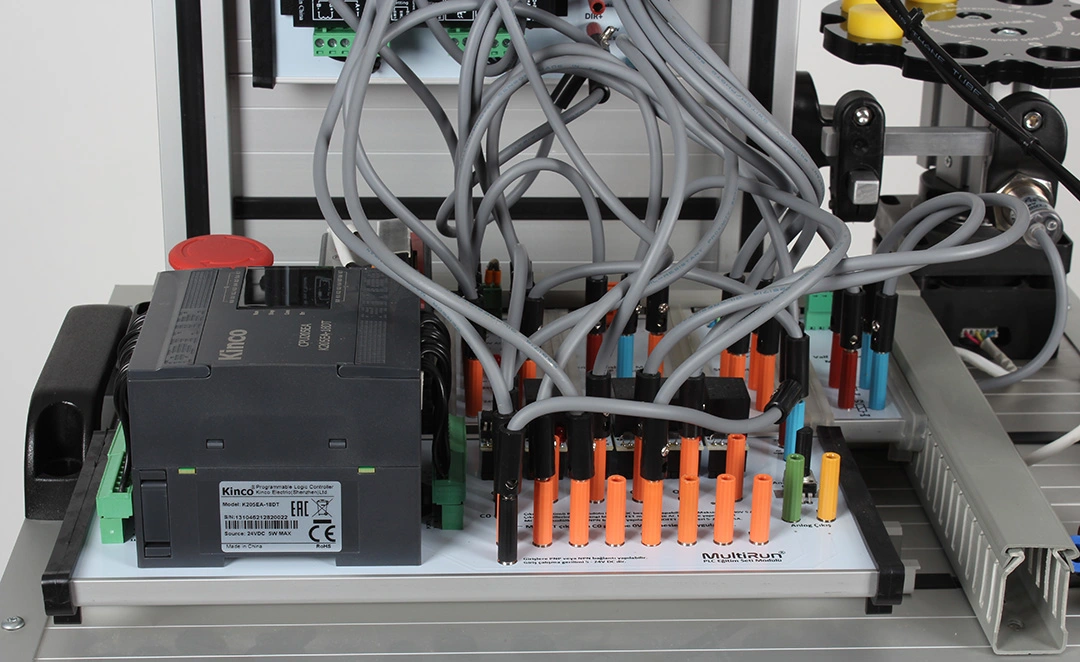

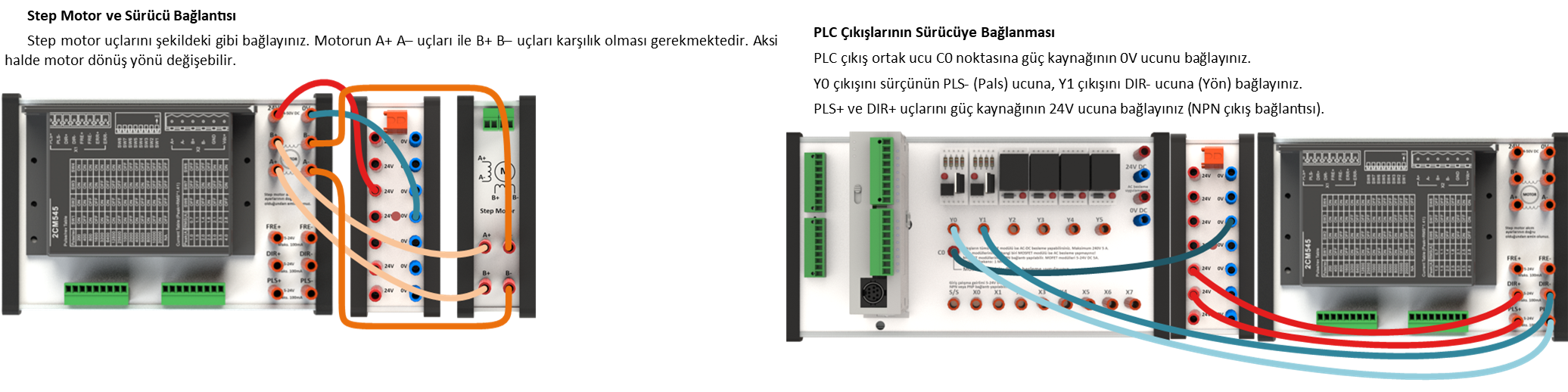

Bağlantı Yapma

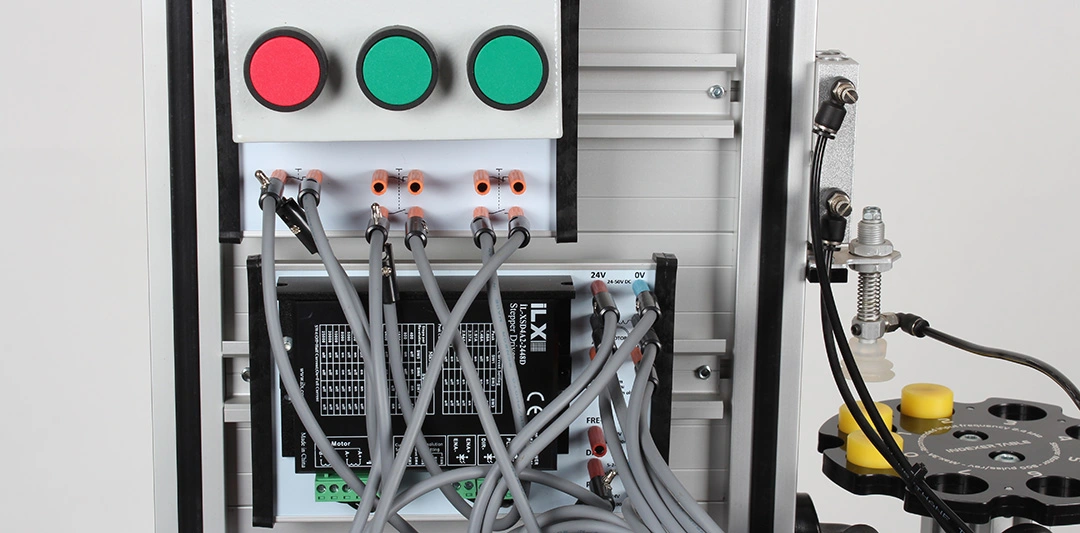

Programlama dışında PLC, step motor, buton, step motor sürücüsü, valf ve sensör bağlantı eğitimlerini de kapsar.

Farklı PLC Seçenekleri

Kinco, Delta ve Siemens, 3 farklı PLC seçeneği sunar.

STP-01B

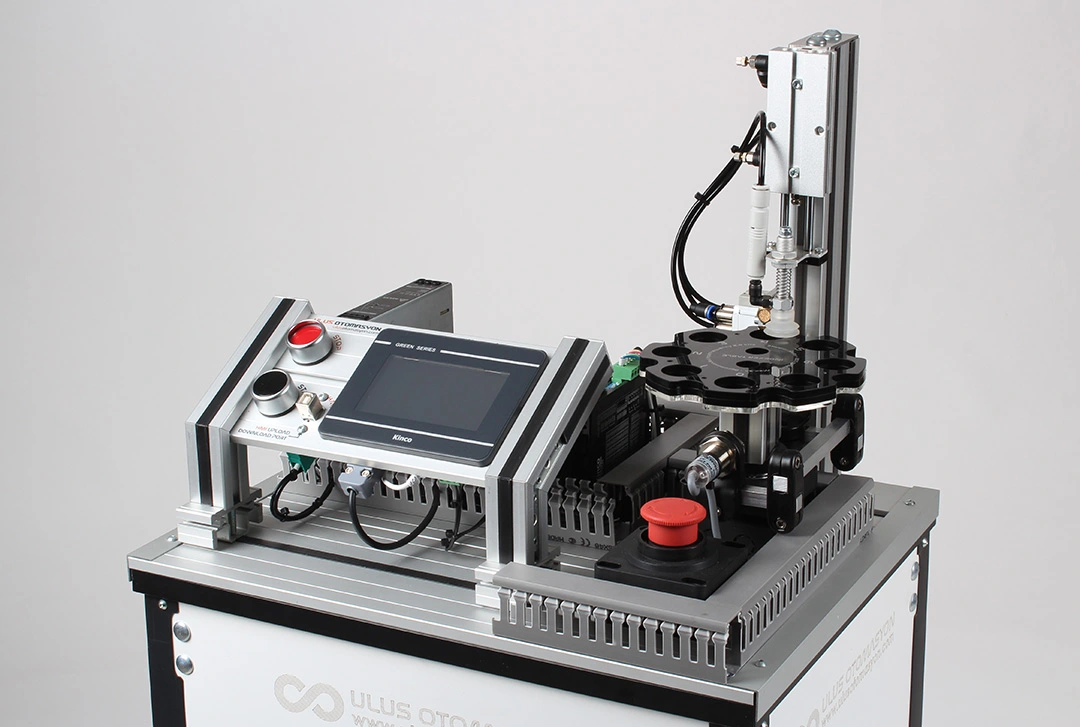

4.3" renkli HMI ile PLC veri görüntüleme ve veri aktarma işlemlerinin yanı sıra Kinco, Delta ve Siemens, 3 farklı PLC seçeneği sunar.

* Tüm bağlantılar yapıldığı için STP-01 deki gibi bağlantı eğitimi verilemez.

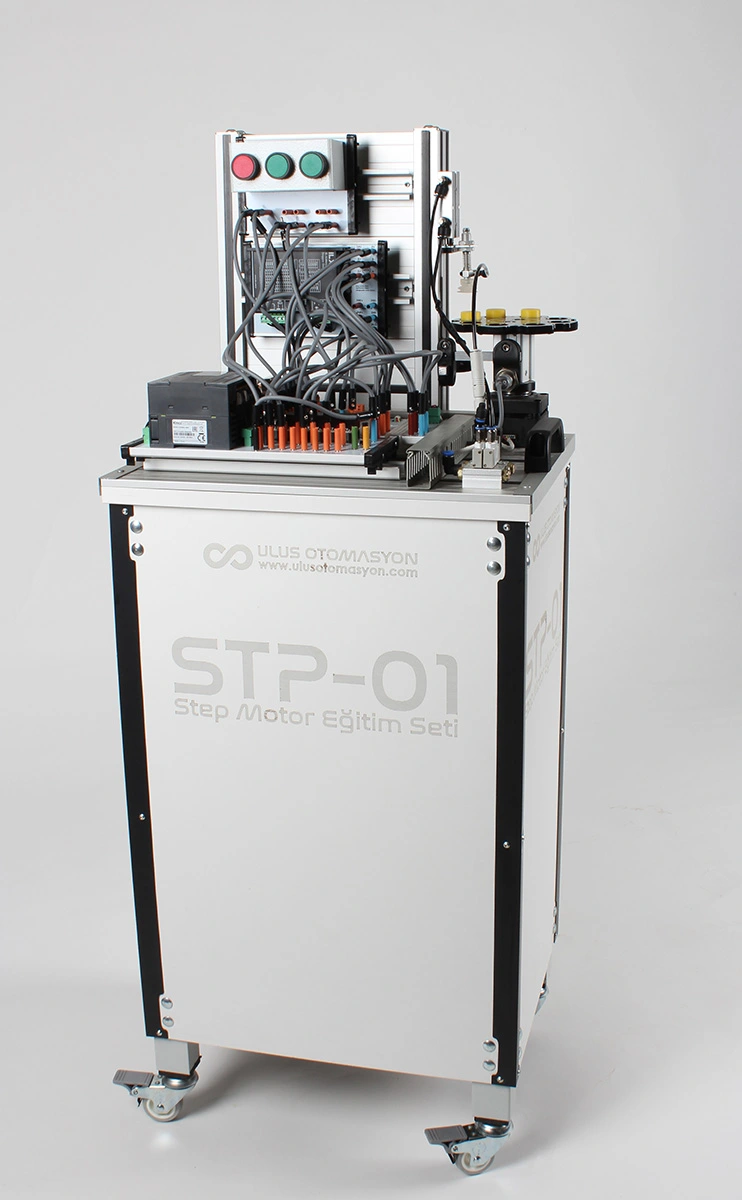

STP-01

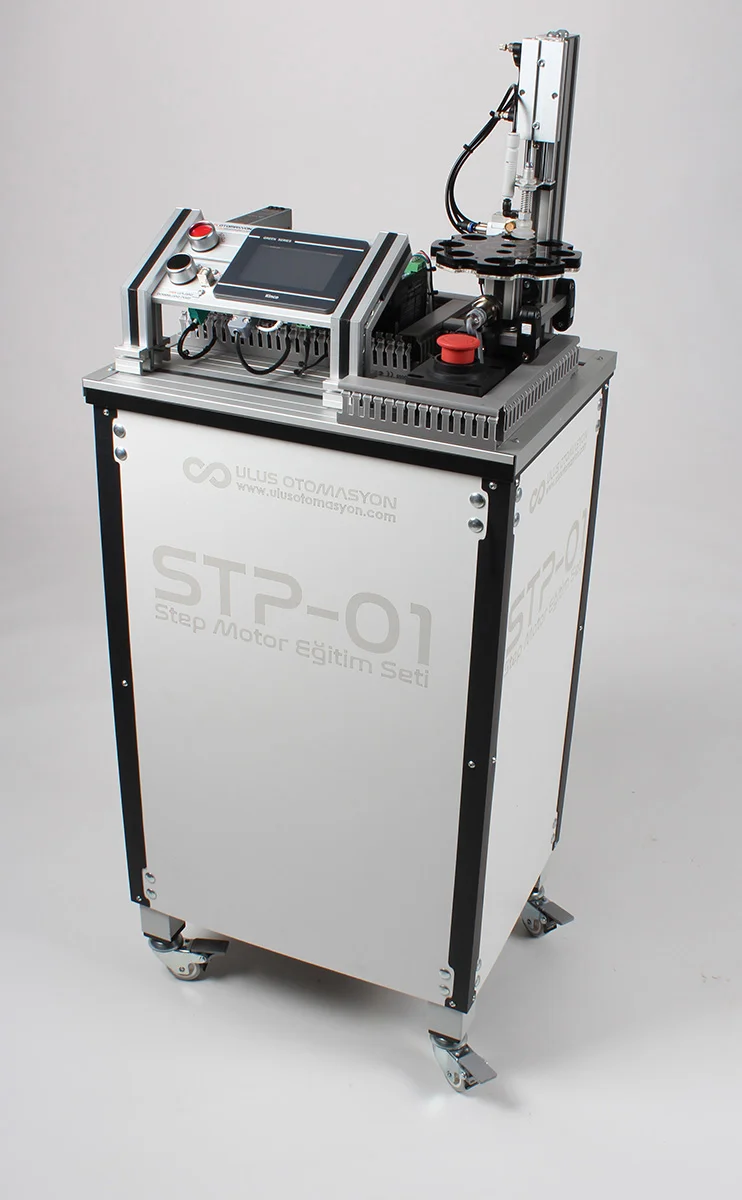

Özel Tasarım Masalı

İlk günkü gibi temiz kalabilmesi için özel dikilmiş örtülü

STP-01B

STP-01			STP-01B
PLC'siz Sipariş Kodu: STP-01			HMI ve PLC'li, Bağlantısı Yapılmış
PLC Modüllü Sipariş Kodları			Sipariş Kodları
STP-01-Kinco	STP-01-Delta	STP-01-Siemens	STP-01B-Kinco	STP-01B-Delta	STP-01B-Siemens

Uygulama Kitabı

Mekatronik Step Motor Eğitim Seti uygulama kitabı aşağıdaki gibi öğrencilerin kolayca anlayabileceği şekilde hazırlanmıştır.

Step Motor Eğitim Seti

Eğitim seti, step motorun kontrolü için home bulma (zero return), göreceli ve mutlak PLC pozisyonlama komutlarının (motiton control) kullanımı ile çevre birimlerinin bağlantısını da sunan eğitim setidir. Dolaylı adresleme, veri aktarma, veri işleme ve sıralama algoritmaları için PLC programlama becerisinin de kazandırıldığı gibi ek olarak pnömatik valfler ile kontrol edilen vakumlu parça alma bırakma ünitesinin de kontrolünü sağlar.

Eğitim Setinin En Önemli Özelliği

PLC programlamadan daha önemli konu çevre birim bağlantısıdır. Verilen projeye göre sensörün, valflerin, step motor sürücü ve butonların PLC giriş çıkış bağlantısı, step motorun sürücüye bağlanması, bağlantıların test edilmesi uygulamalarını içermesi step motor eğitim setinin en önemli özelliğidir.

Eğitim seti ile aşağıdaki eğitimler verilmektedir;

PLC giriş bağlantısı (buton ve sensör bağlantısı)
PLC çıkış bağlantısı (valf ve step motor sürücü bağlantısı)
Step motor bağlantısı
Step motor sürücü akım ve çözünürlük ayarları
Home bulma komutu
Göreceli pozisyonlama komutu uygulamaları
Döner tabla haznelerinin pals değerlerinin hesaplanması
Home bulma sonrası döner tabla ofset ayarı
Mutlak pozisyonlama komutu uygulamaları
Parça sıralama için veri alanlarının kullanımı
Veri taşıma ve dolaylı aktarma
Göreceli pozisyonlama ve parça alma bırakma uygulamaları
Mutlak pozisyonlama ve parça alma bırakma uygulamaları
