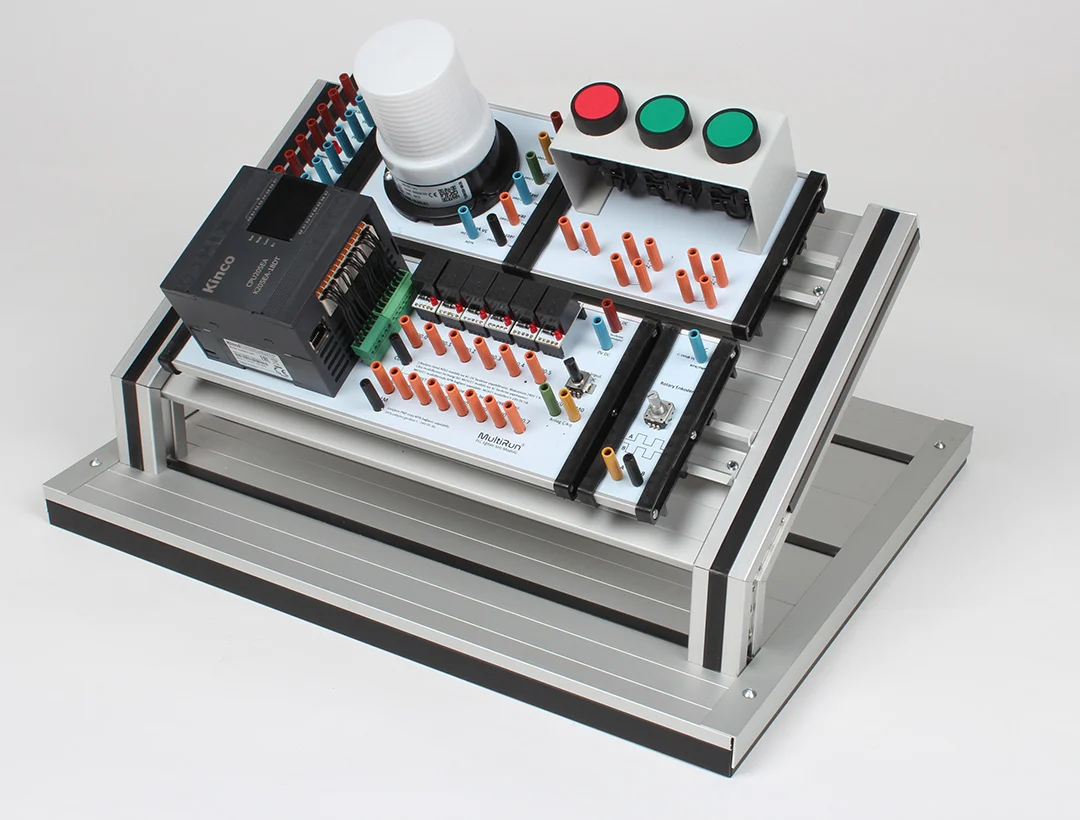

Modüler PLC Eğitim Seti

Modüler PLC eğitim seti, programlanabilir mantık denetleyicisi (PLC) sistemlerini öğrenmek ve pratik yapmak için tasarlanmış bir eğitim aracıdır.

Modüler PLC eğitim, genellikle temel ve ileri seviyelerde PLC programlama, devre tasarımı, kontrol sistemleri ve endüstriyel otomasyon konularında eğitim almak isteyen öğrenciler, teknisyenler veya mühendisler için kullanılır.

Şartname İndir

6 Farklı PLC Modeline Sahiptir

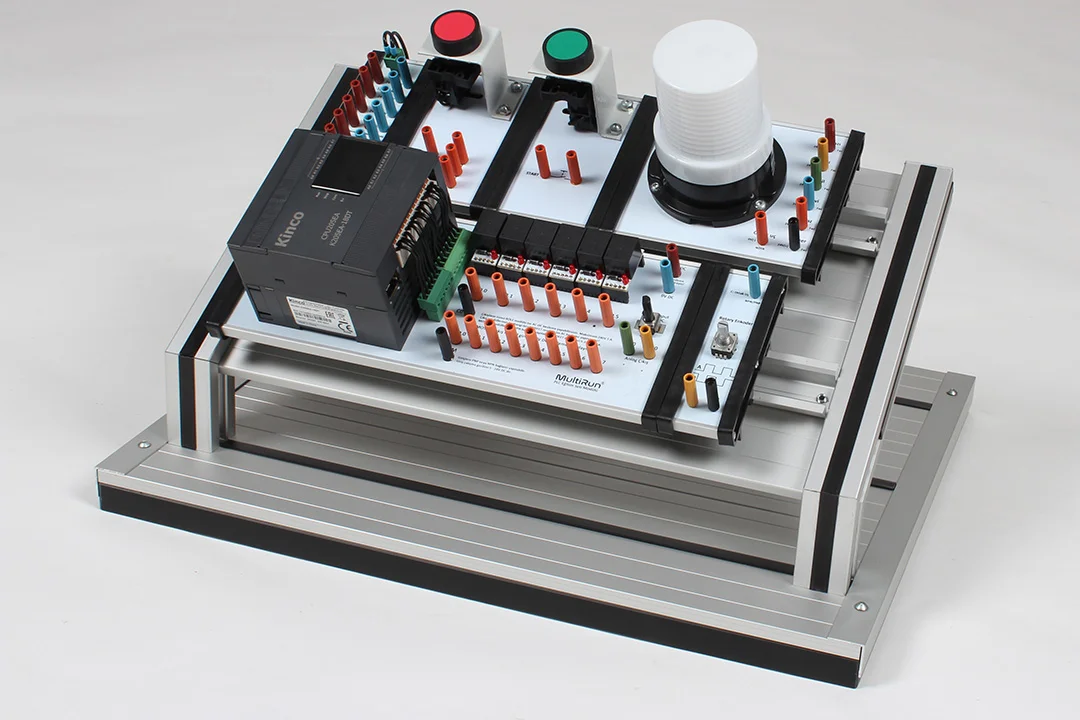

1- Kinco PLC

Girişler: 8 dijital, 2 analog giriş.
Çıkışlar: 6 transistör, 1 analog çıkış
Programlama Portu: Micro USB 2.0.

Kinco PLC Eğitim Seti USB port üzerinden enerjilenir. Güç kaynağı olmadan PLC programı yüklenebilir ve online simülasyon yapılabilir. Özel programlama kablosu gerektirmez. Atölyede karmaşıklığa çözüm bulması açısından avantajlıdır. Yazılımı kısıtlamasız, ücretsizdir ve Siemens'e %99 benzerlik gösterir.

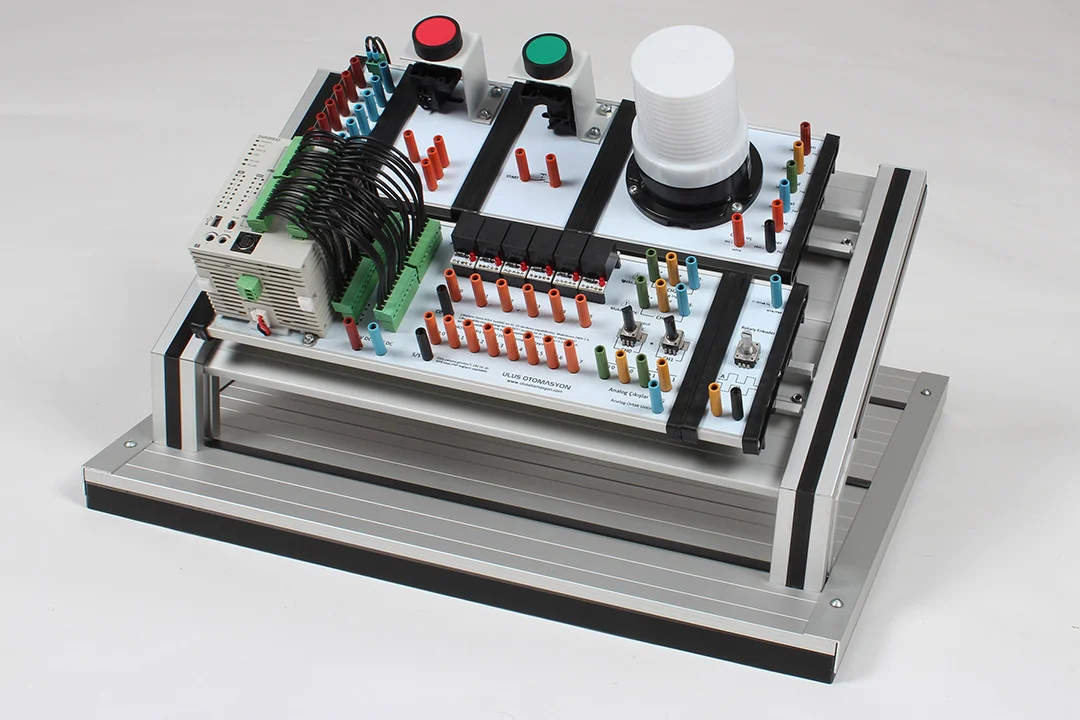

2- Delta SX2

Girişler: 8 dijital, 4 analog giriş.
Çıkışlar: 6 transistör, 2 analog çıkış
Programlama Portu: Mini USB, RS-232, RS-485

Delta PLC Eğitim Seti USB, RS-232 ve RS-485 port üzerinden programlanabilir. Yazılımı kısıtlamasız, ücretsiz ve Türkçe'dir. STL ve Ladder programlamaya ek olarak SFC programlama tekniği ile karmaşık algoritmalara çözüm sunar.

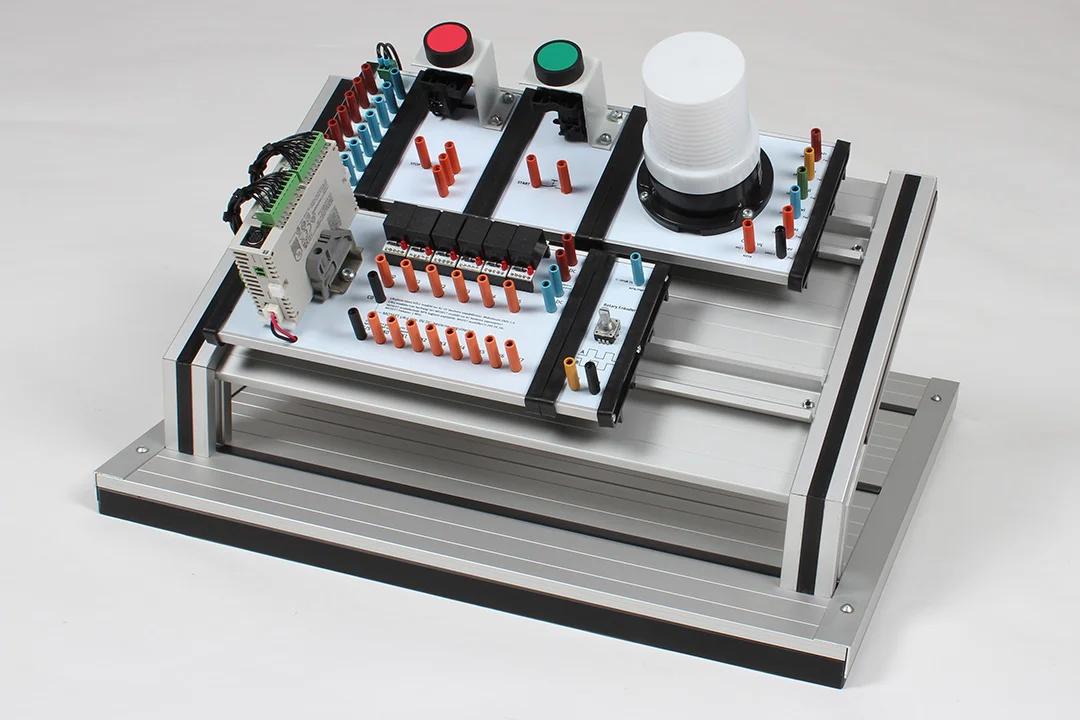

3- Delta 14SS2

Girişler: 8 dijital giriş.
Çıkışlar: 6 transistör çıkış
Programlama Portu: RS-232, RS-485

Delta PLC Eğitim Seti RS-232 ve RS-485 port üzerinden programlanabilir. Yazılımı kısıtlamasız, ücretsiz ve Türkçedir. STL ve Ladder programlamaya ek olarak SFC programlama tekniği ile karmaşık algoritmalara çözüm sunar.

4- Siemens S7-1212

Girişler: 8 dijital, 1 analog giriş.
Çıkışlar: 6 transistör, 1 analog çıkış (Analog çıkış opsiyoneldir. Sipariş esnasında belirtilmesi şarttır.)
Programlama Portu: Ethernet

Siemens PLC Eğitim Seti Ethernet portu üzerinden programlanır. Güçlü veri alanına sahiptir. Yazılımı ücretlidir.

5- GMT - GLC Serisi

Modeller: GLC-196R , GLC-196T, GLC-296R, GLC-296T, GLC-396R ve GLC-396T
Girişler: 8 dijital, 1 analog giriş.
Çıkışlar: 6 dijital, 1 analog çıkış
Programlama Portu: USB, Ethernet, RS232 ve RS485

GMT PLC Eğitim Seti USB ve ethernet portu üzerinden programlanır. Yazılımı kısıtlamasız ve ücretsizdir.

6- GEMO - AR2-A

Girişler: 12 dijital, 2 analog giriş.
Çıkışlar: 10 dijital çıkış
Programlama Portu: RS232

GMT PLC Eğitim Seti RS-232 portu üzerinden programlanır. Yazılımı kısıtlamasız ve ücretsizdir.

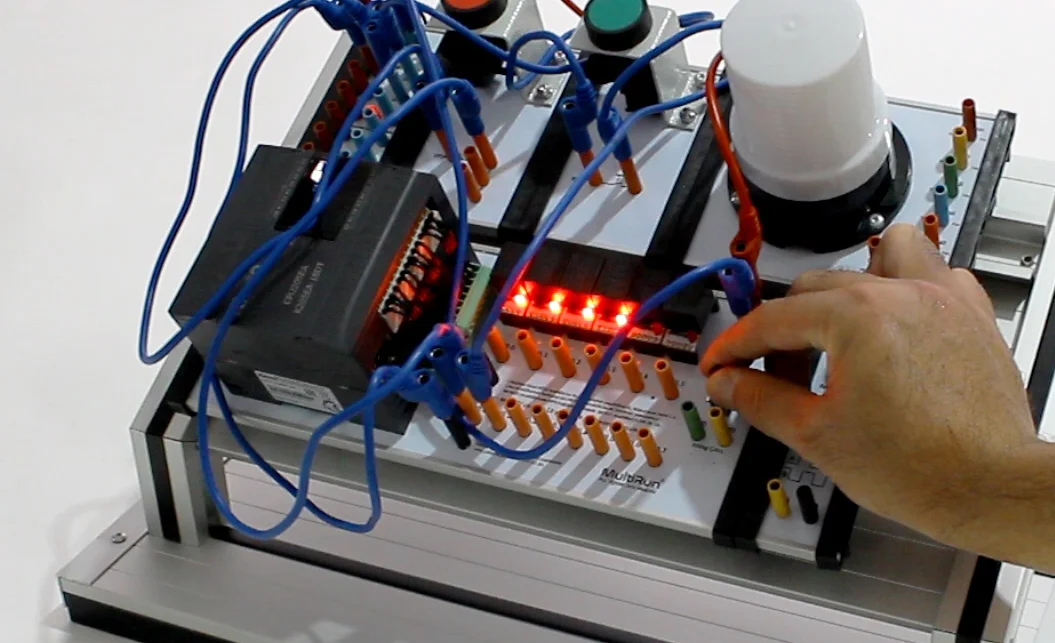

Ürün Videosu >>

Modüler PLC eğitim set tanıtım videosunu izleyebilirsiniz.

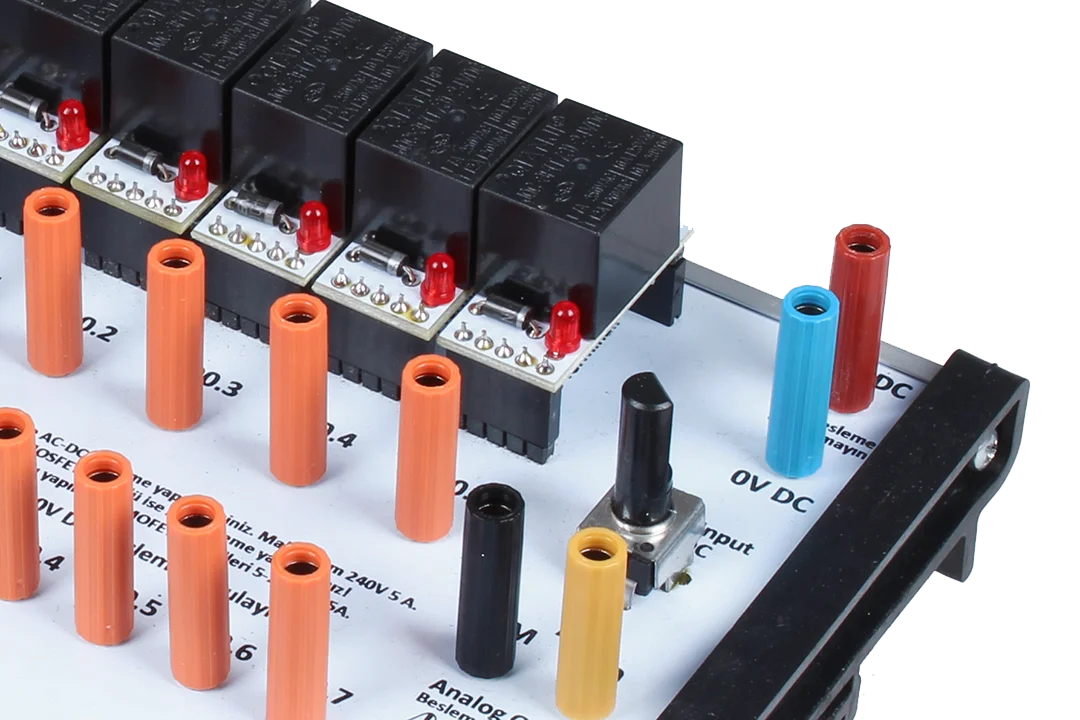

Değiştirilebilir PLC Çıkışları

PLC'lerin çıkışları röle modülü ile korunmaktadır. Röle modülleri sökülebilir, yerine hızlı çıkış için mosfet modülleri takılabilir.

Bağlantı deneylerinde PLC çıkışlarının zarar görmemesi için röle modülü ile korunmuştur. Röle ve mosfet modülleri LED göstergelidir.

Analog Giriş ve Çıkışlar

Analog girişler için gerekli 0-10V DC gerilimi eğitim seti kendisi ürettiğinden harici güç kaynağı gerektirmez.

Bağlantı yapılabilmesi için analog çıkış noktaları born klemense çıkartılmıştır.

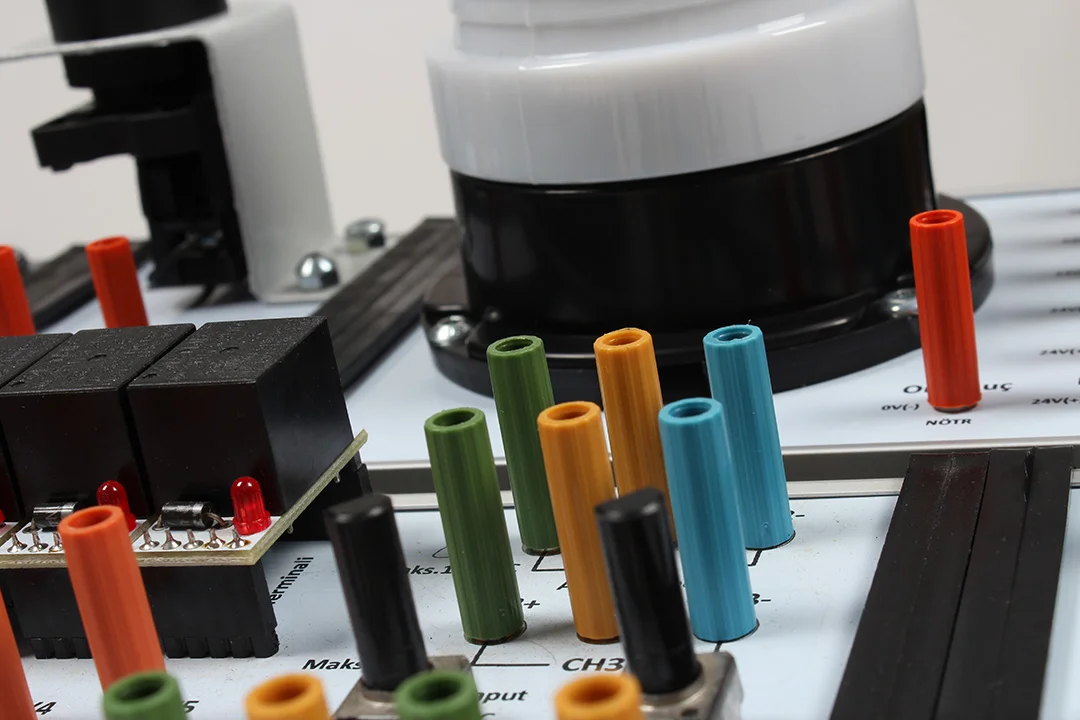

İkaz Lambası

Beyaz, mavi, sarı, kırmızı ve yeşil olmak üzere 5 farklı renkte ve sesli ikaza (buzzer) sahiptir.

Sarı lamba: Uyarı veya dikkat gerektiren durumu gösterir.
Kırmızı lamba: Tehlike, durma veya arıza durumunu gösterir. Genellikle acil durumları ifade eder.
Yeşil lamba: İşlem veya sistem normal çalışıyor durumunu gösterir.
Mavi lamba: Bilgi veya yönlendirme amaçlı kullanılır.

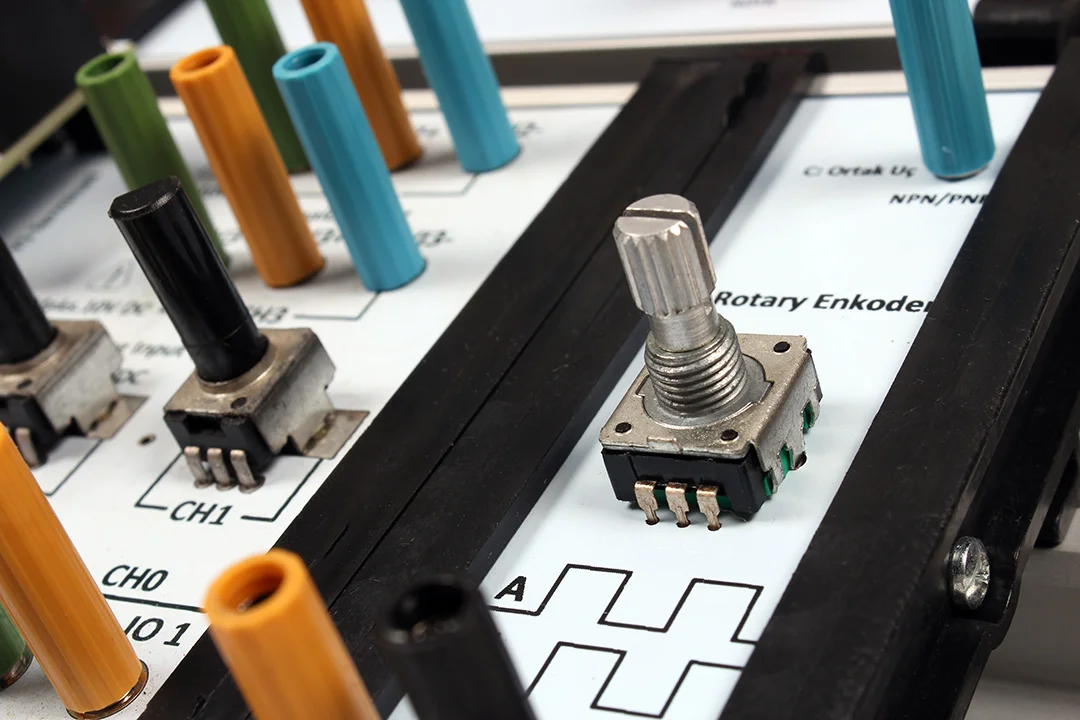

Enkoder Modülü

A ve B kanalları sayesinde yukarı - aşağı sayıcı uygulamaları yapmak mümkündür.

NPN ve PNP bağlantı (Push-Pull) bağlantıyı destekler.

Teknik Özellikler

Alüminyum çalışma panelli
24V DC güç kaynaklı, açma-kapama şalterli
Besleme dağıtım, ikaz lambası, start, stop butonu ve enkoder modüllü
Bağlantı kablosu - 20 adet (Banana kablo)
Tüm modüller raya monte edilebilir özelliktedir.

PLC-1
Modüler PLC Eğitim Seti Modelleri
PLC-1 Kinco	PLC-1 Delta SX2	PLC-1 Delta 14SS2	PLC-1 Siemens S7-1212	PLC-1 GMT - GLC Serisi	PLC-1 GEMO - AR2-A
Modüler PLC eğitim setlerini en çok tercih edilen ürünler arasındadır.

PLC Eğitim Seti Uygulama Listesi

Endüktif Sensör Bağlantıları
Kapasitif Sensör Bağlantıları
Fotosel (Optik) Sensörün Bağlantısı
Enkoderin Devreye Bağlantısı
Röle Çıkışlı PLC Dijital Giriş Çıkış Bağlantıları
Transistör Çıkışlı PLC Dijital Giriş Çıkış Bağlantıları
Transistör Çıkışlı PLC Hızlı Dijital Giriş-Çıkış Bağlantıları
PLC Analog Giriş Çıkış Bağlantıları
LD, FBD ve ST Diyagramlarının Oluşturulması
Temel Mantık Fonksiyon Uygulamaları
Buton Uygulamaları
Butonlarla Ara Vaviyen Uygulaması
Üç Fazlı Asenkron Motora Direkt Yol Verme
Üç Fazlı Asenkron Motorun Farklı Merkezlerden Kontrolü
Üç Fazlı Asenkron Motorun Devir Yönünü Değiştirme
Röleli Set-Reset Uygulamaları
Kompakt Tip Set-Reset Uygulamaları
Üç Fazlı Asenkron Motorun Bir Butonla Çalıştırılıp Durdurulması
Kenar Tetikleme Uygulamaları
Zamanlayıcı Uygulamaları
Üç Fazlı Asenkron Motorun Zaman Ayarlı Durdurulması
Üç Fazlı Asenkron Motorun Periyodik Çalıştırılması
Sayıcı Uygulamaları
Konveyör Bant Uygulaması
Karşılaştırma Uygulamaları
Otopark Uygulaması
Motorların Karşılaştırma Komutlarıyla Çalıştırılması
Matematiksel İşlem Uygulamaları
OHM Kanunu Uygulaması
Taşıma, Kaydırma ve Döndürme Uygulamaları
MOVE Komutu ile Zamanlayıcı Ayarı
Ortam Sıcaklığıyla Motor Kontrolü
PLC ile Elektropnömatik Devre Uygulaması

Modüler PLC Eğitim Seti

Modüler PLC Eğitim seti, genellikle gerçek endüstriyel ortamlara benzer bir deneyim sunan modüler bileşenlerden oluşur. Eğitim seti buton, sensör, enkoder, ikaz lambası modülleri gibi farklı modüller ile kullanılabilir.

Pratik Deneyim Kazandırma

Modüler PLC Eğitim seti, kullanıcılara pratik deneyim kazandırmak amacıyla gerçek endüstriyel süreçleri simüle etmeyi amaçlar. Eğitim setinde kullanıcılar, PLC programlaması, veri toplama, hata ayıklama ve kontrol stratejileri gibi becerileri uygulayarak farklı senaryoları çalıştırabilirler.

Modüler PLC Eğitim setleri, endüstriyel otomasyon ve kontrol sistemleri alanında becerilerini geliştirmek isteyen kişiler için değerli bir kaynaktır. Eğitim setleri, öğrencilere veya profesyonellere gerçek dünya uygulamalarını simüle ederek PLC programlama ve otomasyon becerilerini geliştirmelerini sağlar.
