Kompanzasyon eğitim seti öğrencilerin ve teknisyenlerin reaktif güç yönetimi ve kompanzasyon tekniklerini etkili bir şekilde öğrenmelerini sağlar. Eğitim seti, hem teorik bilgiyi pekiştirmeyi hem de pratik becerileri geliştirmeyi hedefler.

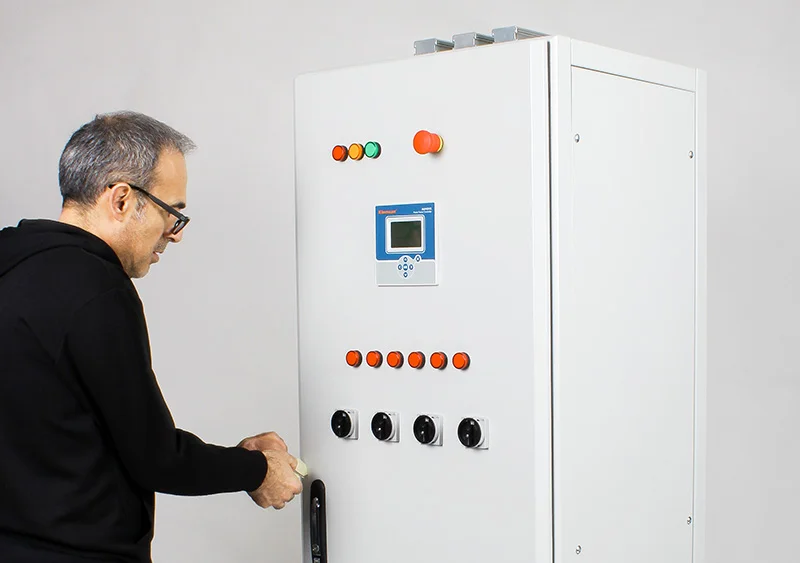

Kompanzasyon Eğitim Seti dikili tip endüstriyel pano ve ekipmanlar kullanılarak yapılmıştır.

Şartname İndir

Eğitim Seti Videosu

Kompanzasyon eğitim seti

Başlıca Özellikler

Çeşitli Kapasitelerde Kondansatörler: Farklı kapasitelerdeki kondansatörler, reaktif güç kompanzasyonunun nasıl yapıldığını göstermek için kullanılır.

Reaktif Güç Kontrol Rölesi: Sistemin güç faktörünü ölçerek kompanzasyonun etkilerini gözlemlemek için kullanılır. Akım, gerilim, güç faktörü vb bir çok ölçümü analizör özelliği ile yapabilirken, sayaç özelliği ile harcanan enerjiyi takip edebilirisniz.

Kompanzasyon Kontrol Ünitesi: Paket şalterler ve sigortalar yardımıyla kompanzasyon modlarını otomatik ve manuel kontrol edebilirsiniz.

Yük Simülatörü: Farklı tiplerde reaktif yükleri (indüktif ve kapasitif) devreye alarak farklı senaryolar gerçekleştirebiliriniz.

Dahili ve Harici Yükler: Gerçek dünya senaryolarını taklit etmek için dahili yükler ve harici yük bağlayabilme özelliği.

Yük Simülatörü

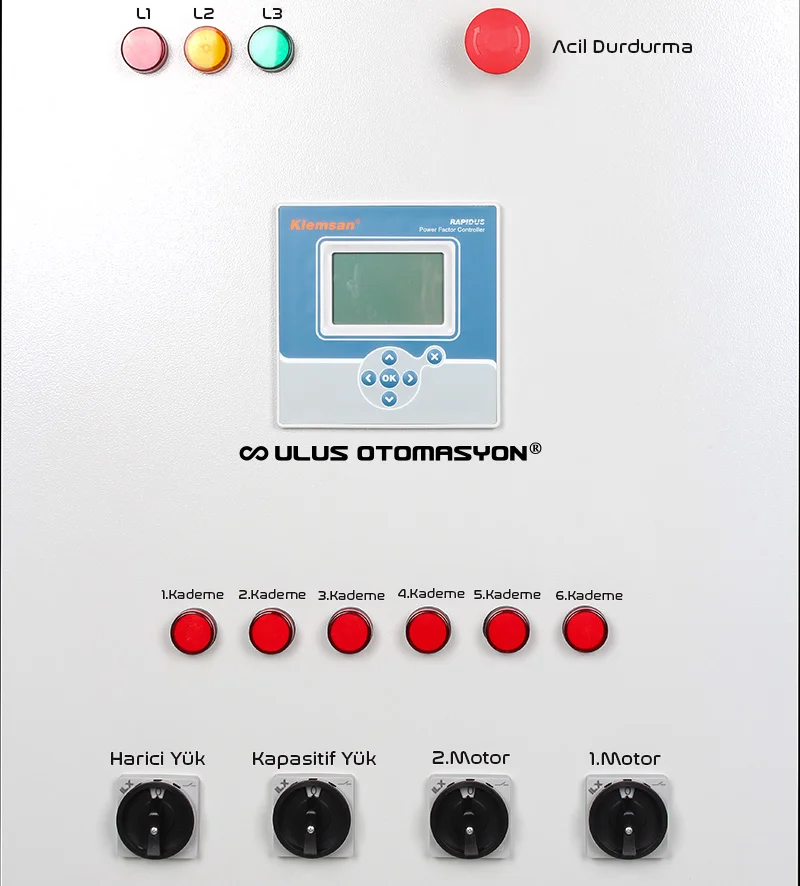

Kompanzasyon Eğitim seti paneli üzerindeki paket şalterler ile dahili yükleri devreye almak, devreden çıkarmak ve harici bağlanan yükleri kontrol etme imkanı sunar.

Kompanzasyon eğitim seti
Kompanzasyon eğitim seti

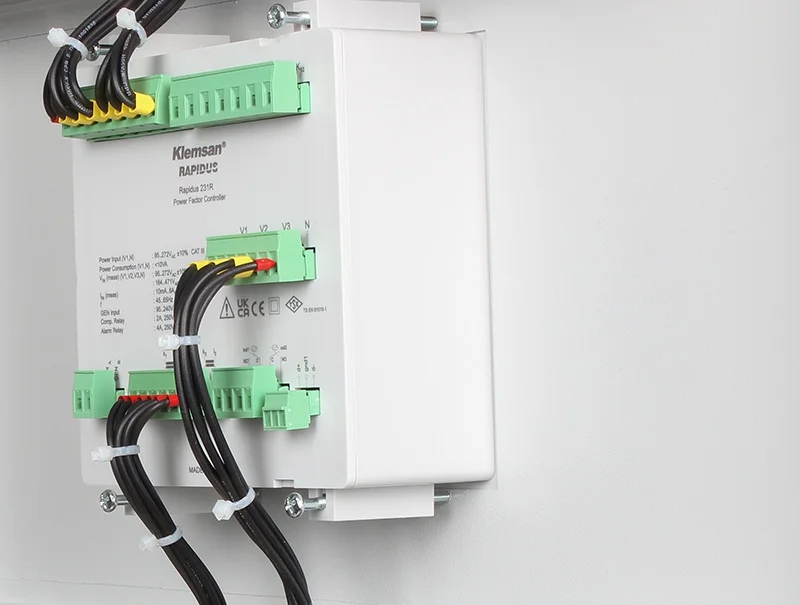

Reaktif Güç Kontrol Rölesi

  1. Reaktif Güç Ölçümü
  2. Güç Faktörü Düzeltmesi
  3. Otomatik Kompanzasyon
  4. Programlanabilir Ayarlar
  5. Alarm ve Bildirimler
  6. Veri Kaydı ve Analiz
  7. Güvenlik Özellikleri

Yukarıdaki özellikler sayesinde öğrenciler ve kursiyerler, reaktif gücü izleme ve yönetme deneylerini kolayca yapabilirler.

Dahili Motor Yükleri

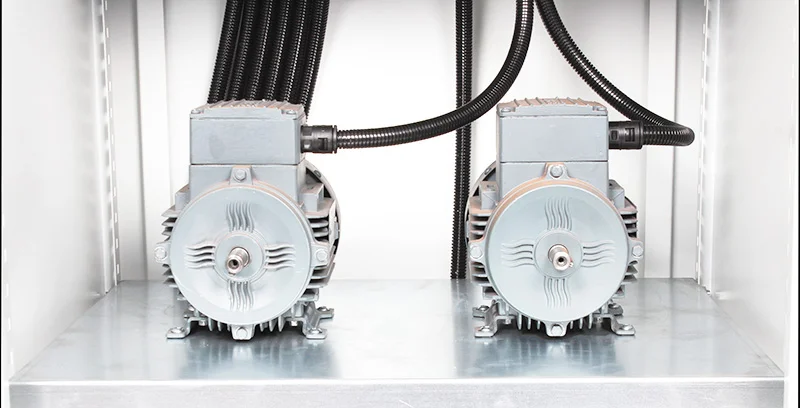

Kompanzasyon Eğitim seti ile birlikte verilen 2 adet 0.37 KW güçündeki asenkron motorlarla kompanzasyon yapabilme kabiliyetine sahip eğitim setidir. Paket şalter kumandalı harici yük çıkışına monofaze veya trifaze omik, indüktif veya kapasitif yükler bağlanabilir.

Kompanzasyon eğitim seti
Kompanzasyon eğitim seti

Kademeler ve Kapasitif Yük

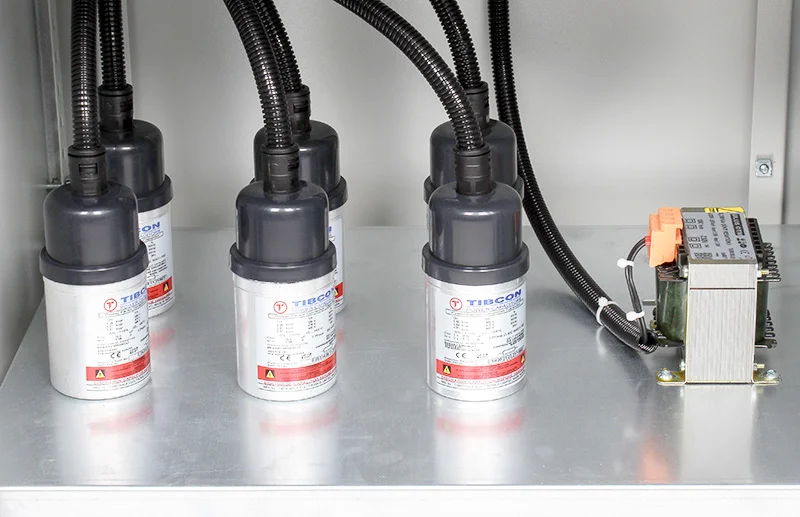

Kompanzasyon Eğitim seti 3 adet monofaze kondansatör kademesi, 2 adet trifaze kondansatör kademesi, 1 adet şönt reaktör kademesi ve 1 adet kapastif yük ile sıfır akımda kompanzasyon yapabilme özelliği sunar.

Küçük Güçlerde Bile Kompanzasyon

İndüktif ya da kapasitif yüklerin oluşturduğu etki neticesinde, akım sinyalinin, voltaj sinyaline göre maksimum ±90 derecelik fazı kayar. Kompanzasyon Eğitim seti indüktif ve kapasitif etki neticesinde oluşan voltaj ve akım sinyali arasındaki faz kaymasını düzelterek, ideale yakın değerde sabit tutması için gerekli tüm deneylerin ve ayarlamaların yapılabildiği Eğitim setidir.

Kompanzasyon Eğitim seti nde yük akımları - gerilimleri - güçleri - güç katsayısı vb diğer veriler enerji analizörü üzerinden izlenirken aynı anda rekatif güç kontrol rölesi üzerinden kompanze edilmiş sistemin yük akımları - gerilimleri - güçleri - güç katsayısı vb diğer veriler görülebilir. Böylelikle kompanzasyonun önemi tam olarak anlaşılmış olur.

Kompanzasyon eğitim seti

Kompanzasyon Eğitim Seti Uygulama Listesi

  1. Kompanzasyon sisteminde kondansatör kademelerinin güç değerlerinin tespiti
  2. Üç kademeli kompanzasyon panosunun montajı, bağlantıları ve RGKR ayarını yapmak
  3. 6 kademeli kompanzasyon panosunun montajı, reaktör bağlantıları ve RGKR ayarını yapmak
  4. Kompanzasyon panosunda havalandırma ve aydınlatma sistemini yapmak
  5. Kompanzasyon sisteminde sayaç endekslerine göre reaktif tüketim ceza oranını hesaplamak
  6. Reaktif güç kontrol rölesi bağlantısını yapmak
  7. Reaktif güç kontrol rölesi kademe öğretilmesi, akım trafosu oranı değerlerinin girilmesi
  8. Reaktif güç kontrol rölesinin devreye alınması
  9. Dahili yükleri devreye alarak COS ∅ nin incelenmesi
  10. Enerji, gerilimler ve akımların incelenmesi, analiz edilmesi
  11. Sigorta ve klemenslerin etiketlenmesi
  12. Kablolara pabuç, yüksük takma ve numaralandırma
  13. Kabloların cihazlara bağlanması
  14. Kablo bağı ile kabloların düzenlenmesi
  15. 3 fazlı asenkron motorun bağlantısı
  16. Kademe sinyal lambası bağlantısı
  17. Kondansatör ve şönt reaktör kademe bağlantısı
  18. Akım trafosu bağlantısı
  19. 3 fazlı asenkron motorun paket şalterle çalıştırılması
  20. Panonun izolasyon testinin yapılması
  21. Panoda fazlar arası kısa devre ölçümlerinin yapılası
  22. Panoya enerji verilerek çalışmanın kontrol edilmesi
Kompanzasyon eğitim seti

Dahili 0.37 KW asenkron motor ile kompanzasyon yapabilme özelliğine sahiptir. Harici yük bağlama noktalarından monofaze veya trifaze alıcı bağladığınızda kompanzasyon yapar.

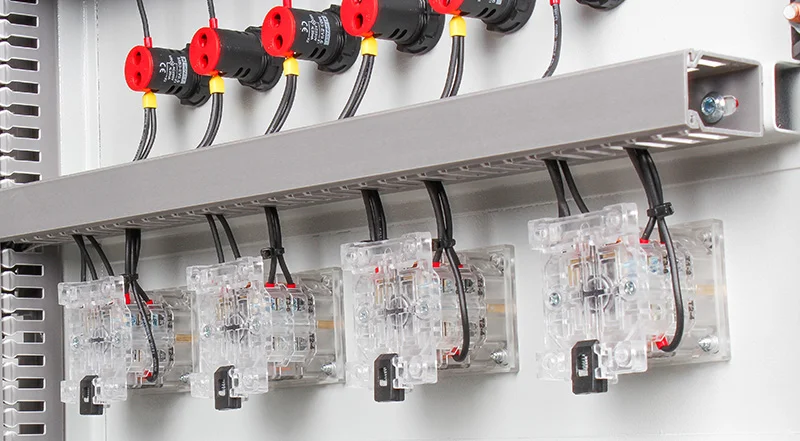

Kademe durumlarını gösteren sinyal lambaları. 3 adet monofaze kapasitif, 1 adet şönt, 2 adet trifaze kademeye sahiptir.

Kademeler kapatıp LCD ekranlı sayaç ve enerji analizör özellikli Reaktif Güç Kontrol Rölesi üzerinden yükün karakteristiği incelenebilir. Kompanzasyon panosu incelenebilir. İstenirse tüm bağlantılar sökülüp öğrencilere tekrar yaptırılabilir.
