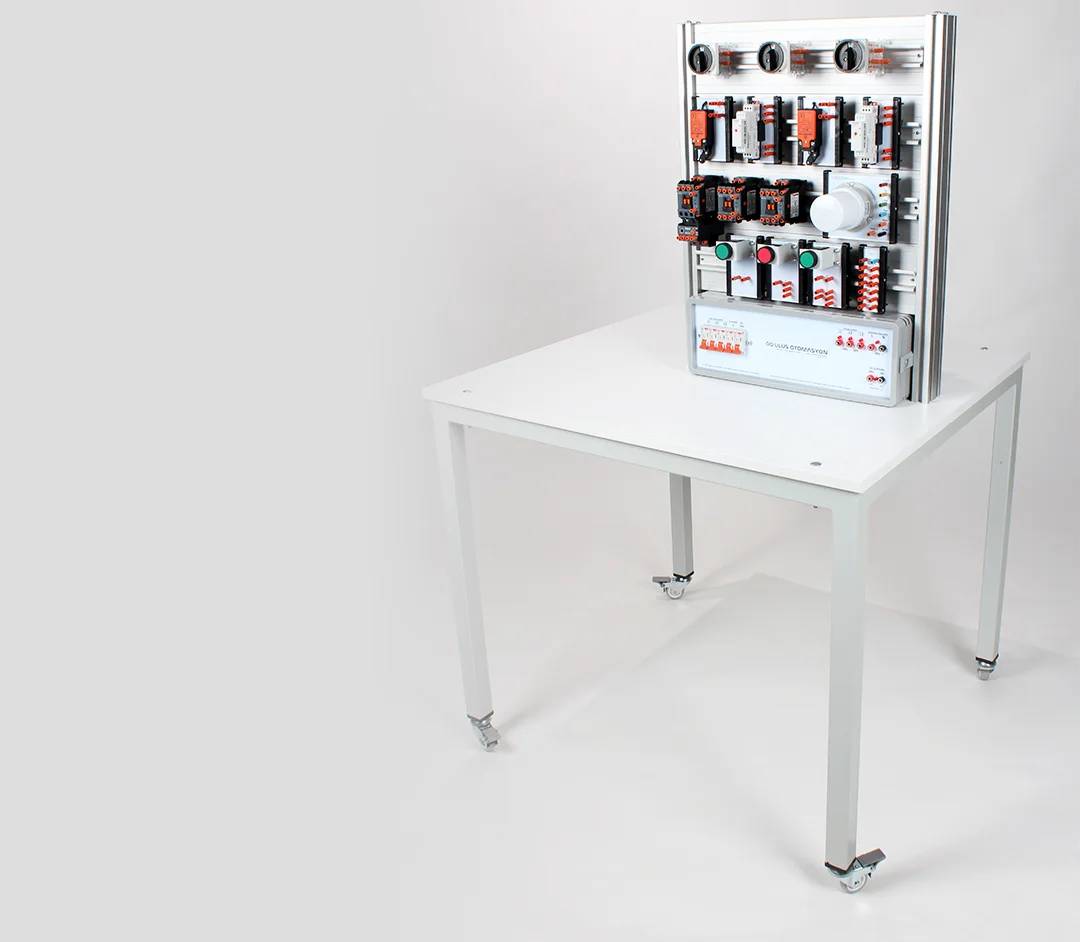

Elektrik Makinaları Kumanda Eğitim Seti
,

Çarpılmama Garantsi

Fazlar arası AC 50V, Faz nötr 28,9 V ve 24V DC besleme ile çarpılmama önleyici sistem mevcuttur. Öğrenciler deneylerini yaparken elektriğe çarpılma riski olmaz.

2 Öğrenci Kapasiteli

Elektrik Makinaları Kumanda Eğitim Seti çift taraflıdır. 2 öğrenci bağımsız çalışabilir. Farklı ihtiyaçlarınızı karşılaması için 80x90 cm'lik boş alan bırakılmıştır.

PLC Eklenebilir

Delta, Kinco ve Siemens PLC modülleriyle kullanıldığında PLC deney seti olarak kullanılabilir. Sökülür - takılır modülleri sayesinde kumanda elemanları farklı amaçlar için kullanılabilir ve taşınabilir.
Kumanda devresi

Kumanda Uygulama Notları

Kumanda temrinlerini (işlem yaprakları) kolay anlaşılabilmesi için açık bağlantı şemasına da yer verilmiştir. Bu ders notlarını güncellemeye devam ediyoruz. PDF formatındaki eğitim seti bilgi işlem yapraklarını KİTAPLAR bölümünden indirebilirsiniz. Hiç bir kısıtlama olmadan çıktı alabilir, öğrencilere dağıtabilir ve derslerde istediğiniz gibi kullanabilirsiniz. Renkli hazırlanmış ve öğrencinin anlayabileceği çizimlere yer verilmiştir.

UP Modül Profili

2012 den bugüne kadar çok farklı yöntemler denedik. Her eğitim seti için farklı imalat tekniği, kalite standardının oluşmamasına ve geliştirecek bir ürünün olmamasına neden olmaktaydı. Standart bir üretim yapmak, sürekli geliştirebilmek ve kalite standardını yakalayabilmek için UP (ULUS PROFİL) Profili geliştirdik. Eğitim setlerinin modüler olabilmesi, müdahale edilebilmesi ve farklı ihtiyaçlara cavap verebilmesi için endüstride ve eğitim alanında kullanılmak üzere UP Profil sistemi ile üretim yapıyoruz.
UP Profil ULUS OTOMASYON
Çarpılma önleyici sistem

Çarpılma Önleyici Sistem

  • EC 60364-4-41 Elektrik çarpmasına karşı koruma standardına uygundur.
  • flash_onFazlar arası çarpılma yaşanmaz.
  • flash_onFaz - Nötr arası çarpılma yaşanmaz.
  • %100 güvenli çalışma sağlar.
  • AC motorlar Yıldız ve Üçgen çalışabilir.

Eğitimde Gerçeklik

Geliştirdiğimiz bağlantı yönetimi sayesinde öğrenciler kontaktörü tanır, inceler, kontaktör üzerindeki açıklamalara göre kontak çeşitlerini öğrenir ve gerçek bağlantı yapar. Bağlantı noktaları (born klemens) nikel kaplı ve akım kapasitesi 20A dir.
Kontaktör

Elektrik Makinaları Kumanda Eğitim Seti 2 öğrenci kapasiteli

Kumanda eğitim seti öğrenciye; iş sağlığı ve güvenliği tedbirleri doğrultusunda elektrik makineleri ve kontrol sistemlerini kullanma ile ilgili bilgi ve becerilerin kazandırılmasını amaçlamaktadır.

Elektrik Makineleri ve Kontrol Sistemleri dersine ait Kumanda Devre Elemanları, Asenkron Motor Kumanda Teknikleri ve Asenkron Motorlara Yol Verme modülleri için uygundur. Kumanda eğitim seti için kullanılan 3 fazlı asenkron motor 50V AC gerilimle yıldız - üçgen çalışabilen özel motordur. Motor koruma şalteri üzerindeki akım ayarını küçülterek motor korumanın devreye girmesi test edilebilmektedir.

Ulus Otomasyon güvenliği ön plana çıkararak çarpılma riskini ortadan kaldırmıştır. Kumanda eğitim setleri ndeki en büyük risk şebeke gerilimi altında deney yapmak ve çarpılma riskini arttırmaktır.

Kumanda eğitim seti güvenlik açısından işitme engelli öğrencilerin kullanımına tamamen uygundur.

24V AC Kontaktör

AC KONTAKTÖR

  • Çalışma Gerilimi:24V AC
  • Akım kapasitesi 9A
  • Yardımcı Kontak: 1NO + 1 NC. Ek kontak eklenebilir. (Görseldeki gibi)
  • Kendinden born klemenslidir. Taşınabilir yapıdadır.
  • Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
  • Gerçek kontaktör bağlatısına olanak sağladığı için ezberci eğitimi engeller.
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Termik röle

TERMİK RÖLE

  • 2.5~4A Ray Tipi Termik Röle
  • Yardımcı Kontak: 2NO + 2 NC.
  • Kendinden born klemenslidir. Taşınabilir yapıdadır.
  • Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
  • Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Zaman rölesi

ZAMAN RÖLESİ MODÜLÜ

  • 1 sn =>30 sn Zaman Rölesi
  • Kontaklar: COM + NO + NC
  • Besleme Gerilimi: 24V - 300 V AC/DC
  • Maks. Değerler - AC (NO taraf): 10A/250V; 1250 VA
  • Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
  • Mekanik Çalışma Ömrü ≥ 10^7
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Sağ sol rölesi

SAĞ SOL RÖLESİ MODÜLÜ

  • Zamanlama-1 0.1s => 10d
  • Zamanlama-2 0.1s => 10d
  • Kontaklar: COM + NO + NC
  • Besleme Gerilimi: 24V - 300 V AC/DC
  • Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
  • Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
  • Mekanik Çalışma Ömrü ≥ 10^7
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Yıldız üçgen rölesi

YILDIZ ÜÇGEN RÖLESİ MODÜLÜ

  • Zamanlama-1 1s => 30s
  • Zamanlama-2 20ms => 500ms
  • Kontaklar: COM + NO + NC
  • Besleme Gerilimi: 24V AC
  • Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
  • Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
  • Mekanik Çalışma Ömrü ≥ 10^7
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Aç kapa şalter

AÇ KAPA ŞALTER MODÜLÜ

  • Trifaze paket şalter
  • 4mm kumanda kablosu ile bağlantı yapılabilir
  • Masa üstü veya elde kullanılabilir
  • 4mm Çaplı born klemensli
  • Kontak akım kapasitesi 16A
Enversör Şalter

ENVERSÖR ŞALTER MODÜLÜ

  • Trifaze enversör paket şalter
  • 4mm kumanda kablosu ile bağlantı yapılabilir
  • Masa üstü veya elde kullanılabilir
  • 4mm Çaplı born klemensli
  • Kontak akım kapasitesi 16A
Yıldız Üçgen Şalter

YILDIZ ÜÇGEN ŞALTER MODÜLÜ

  • Yıldız üçgen paket şalter
  • 4mm kumanda kablosu ile bağlantı yapılabilir
  • Masa üstü veya elde kullanılabilir
  • 4mm Çaplı born klemensli
  • Kontak akım kapasitesi 20A

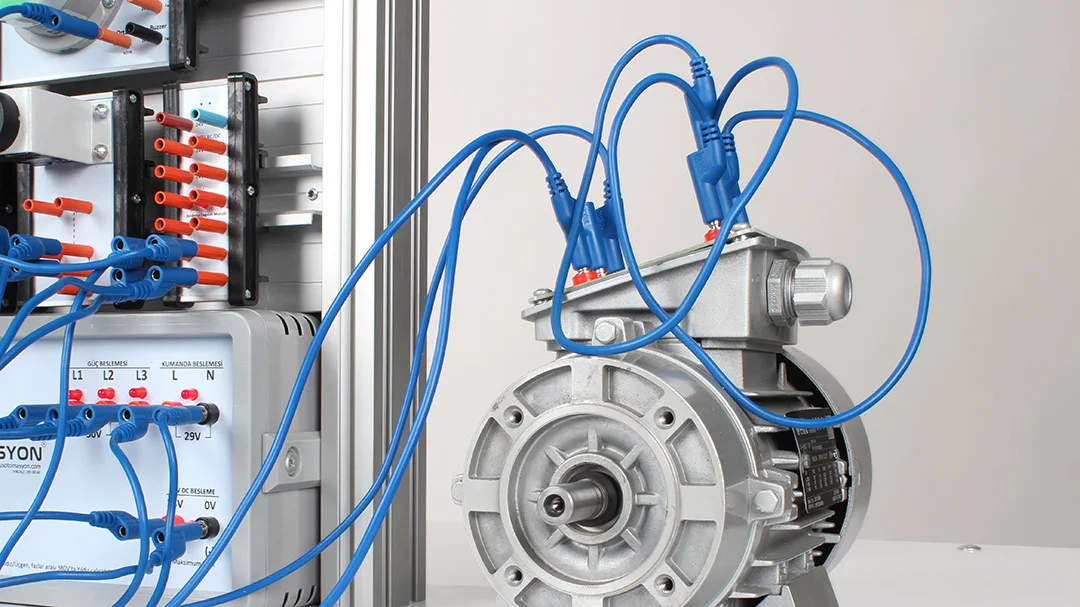

AC motor

TRİFAZE AC MOTOR

  • Eğitim seti ile birlikte YILDIZ / ÜÇGEN çalışabilir.
  • Trifaze 380V AC besleme ile YILDIZ çalışabilir.
  • Eğitim seti ile birlikte kullanıldığında motor mili durdurulsa dahi motor zarar görmez.
  • Motor Gücü: 0,18 KW
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Buton modülü

BUTON MODÜLÜ

  • 2.5~4A Ray Tipi Termik Röle
  • Yardımcı Kontak: 2NO + 2 NC.
  • Kendinden born klemenslidir. Taşınabilir yapıdadır.
  • Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
  • Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Sinyal lambası modülü

SİNYAL LAMBASI MODÜLÜ

  • Besleme: 12-24V AC/DC
  • Ortak şase noktası ile bağlantı kolaylığı
  • NPN veya PNP bağlantı yapılabilir.
  • UP Profil modülü ile sağlam ve estetik
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Besleme modülü

BESLEME DAĞITIM MODÜLÜ

  • Besleme: 12-24V AC/DC
  • Ortak şase noktası ile bağlantı kolaylığı
  • NPN veya PNP bağlantı yapılabilir.
  • UP Profil modülü ile sağlam ve estetik
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Sınır anahtarı

SINIR ANAHTARI MODÜLÜ

  • Kutup Sayısı: 2 Kutuplu NO + NC
  • Eğitim seti üzerine monte edilebilir, sökülebilir yapı
  • Sembol ve açıklamalar Lazer ile markalanmış
  • 4mm kumanda kablosu ile bağlantı yapılabilir.
Banana Kablo

Kumanda Kablosu

  • 1.Sınıf kumanda kablosu.
  • Silikojen kablo.
  • 50 cm ve 100 cm uzunluğunda.
  • Üst üste takılabilir
  • Soket Ucu Çapı: 4mm.

Elektrik Makinaları Kumanda Eğitim Seti 2 öğrenci kapasiteli Teknik Şartnamesi
