Modern ve Gerçekçi Tasarım

PLC'li Kumanda deney seti için kullanılan 3 fazlı asenkron motor 50V AC gerilimle yıldız - üçgen çalışabilen özel motordur. Motor koruma şalteri üzerindeki akım ayarını küçülterek motor korumanın devreye girmesi test edilebilmektedir.

Ulus Otomasyon güvenliği ön plana çıkararak Kumanda deney seti nde çarpılma riskini ortadan kaldırmıştır. Kumanda eğitim setleri ndeki en büyük risk şebeke gerilimi altında deney yapmak ve çarpılma riskini arttırmaktır.

Kumanda eğitim setleri ve diğer tüm eğitim setlerinde bulunan 24V DC besleme ile üç fazlı asenkron motorun dinamik frenleme uygulamasını yapmak mümkündür. Dinamik frenleme için ayrı bir üniteye ihtiyaç yoktur.

PLC li Kumanda deney seti güvenlik açısından işitme engelli öğrencilerin kullanımına tamamen uygundur.

KUMANDA DENEY SETİ TEKNİK ŞARTNAMESİ

• 1. Kumanda deney seti Kumanda ve kontrol elemanlarının deneylerini yapabilecek işlemlerden oluşmalıdır.

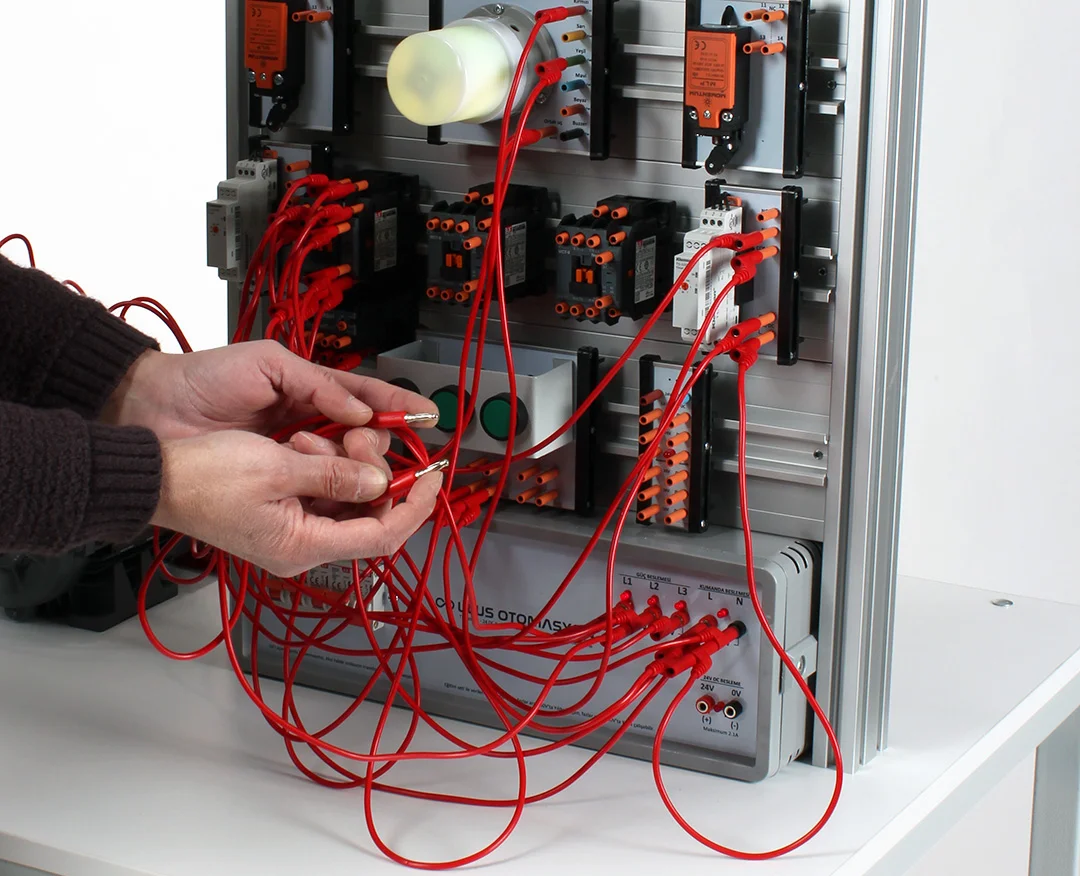

• 2. Kumanda eğitim seti nde kullanılan kontrol ve kumanda elemanlarının bağlantısı 4mm uçlu kumanda kablosu (born fişi) ile yapılmalıdır.
• 3. Born klemensler kontrol ve kumanda elemanlarının üzerinde bulunmalıdır. Direk elemanların üzerinden baplantı yapılabilmelidir.
• 4. Kumanda deney seti nde kullanılacak born klemenslere 4mm çapında standart ve emniyetli kumanda kablosu (born fişi) ve ölçü aleti probu takılabilmelidir. Born klemenler PVC izoleli olmalıdır.
• 5. kontrol ve kumanda elemanları Kumanda eğitim seti üzerinde civata veya vida ile sabit bir şekilde monte edilmemeli, raya sökülür takılır yapıda olmalıdır.
• 6. Kumanda deney seti nde kullanılan elemanlar DIN 7,5x35 raya sökülebilir ve takılabilir yapıda olmalıdır.
• 7. Kumanda deney seti ünitelerinin tanımı ve işlevleri;

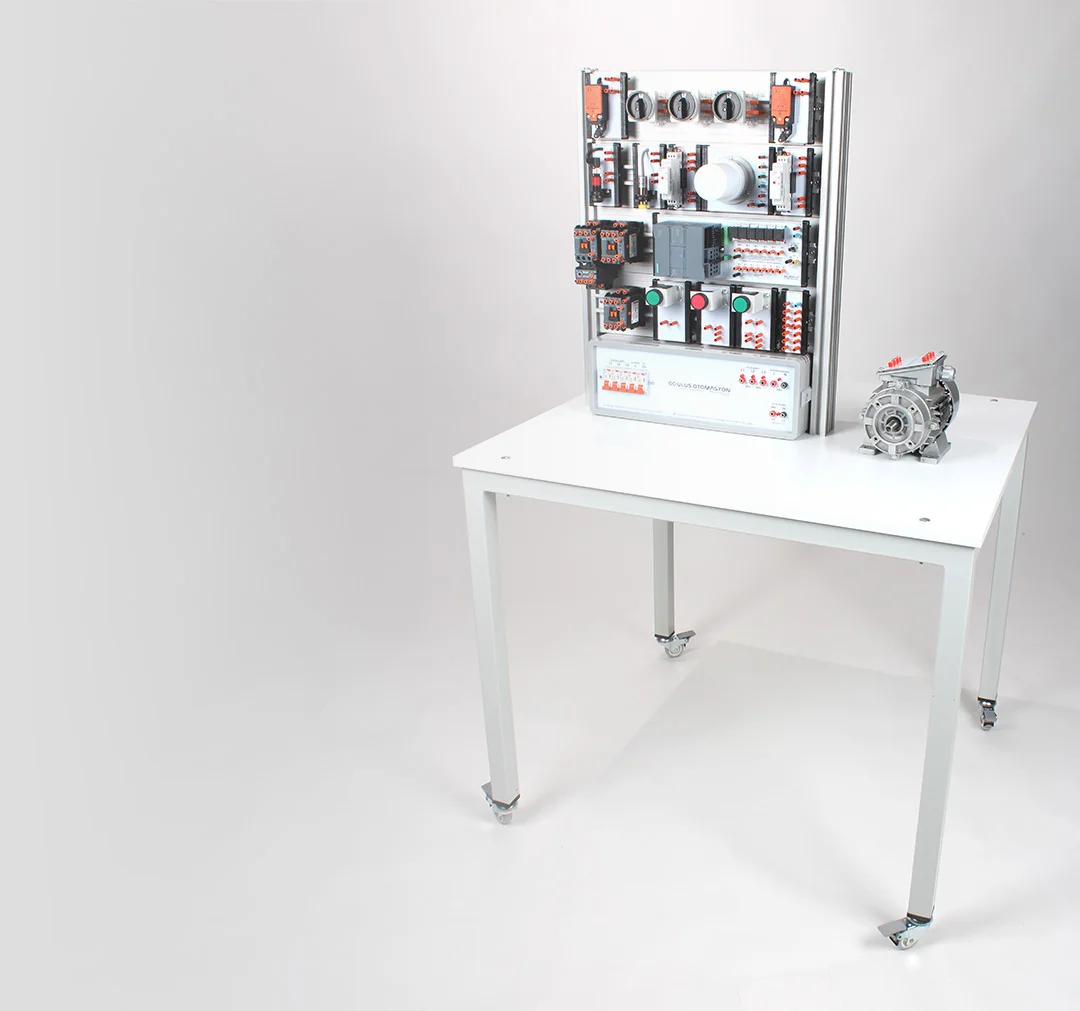

• a) Kumanda deney seti Masası: 150 x 80 x 75 cm (U x G x Y) ölçülerinde ve çift taraflı uygulama paneli bağlıdır.
• b) Uygulama Paneli: Çift taraflıdır ve eğitim seti elemanlarının sökülüp takıldığı ünitedir.
• c) Besleme Paneli: Deneylerin yapılabilmesi için çarpılma riskini ortadan kaldıran 50 AC ve 24 DC besleme ünitesidir.
• d) Eğitim Seti Elemanları: Deneylerin yapılmasını sağlayan elektrik elektronik elemanlardır (cihazlardır).
• 8. Eğitim Seti aşağıda belirtilen maddelere uygun hale getirilmelidir.
• 1) Kumanda deney seti ndeki Mekanik yapıda boya kullanılacaksa, statik boya kullanılmalıdır.
• 2) Kullanılan sacların kesimi, sacların biçim ve şekline zarar vermeyecek ve çapak oluşturmayacak lazer kesim vb. gibi bir yöntemle yapılmalıdır.
• 3) İş güvenliği açısından mekanik aksamın tümünde keskin köşeler olmamalı ilgili yerlere havşa açılmalı veya yuvarlatılmalıdır. Yuvarlatma işleminde en az R2 mm ölçüsünde radyus olmalıdır.
• 4) Kumanda eğitim seti ndeki cıvata, vida, somun, rondela vb. bağlantı elemanlarının tümü paslanmaz özellikte malzemelerden yapılmalıdır.
• 5) Kunada Eğitim Seti (uygulama paneli dahil) en az (U x G x Y) 150x80x160 cm ölçülerinde olmalıdır.
• 9. Kumanda deney seti masasında aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Kumanda deney seti masası en az 150 x 80 x 75 cm (U x G x Y) ölçülerinde olmalıdır.
• • Kumanda eğitim seti masası en az 40x40 profilden yapılmış olmalıdır.
• • Kumanda deney seti masasına tekerlek bağlanabilir yapıda olmalıdır.
• • Kumanda eğitim seti tek veya çift taraflı kullanıma izin verebilir yapıya sahip olmalıdır. Aynı anda 2 veya 4 öğrenci çalışabilmelidir.
• • Eğitim Seti masasının üst kısmı gri renkli kenarları en az 2mm PVC bantlı ve kalınlığı en az 36mm kalınlığında MDF tabla kullanılmalıdır.
• • Kumanda eğitim seti masası üzerinde çift taraflı uygulama paneli takılı olmalıdır.
• • İstendiğinde Kumanda deney seti masası üzerine çift taraflı uygulama panelinden 2 adet takılarak 4 kişilik hale getirilebilmelidir.
• 10. Kumanda eğitim seti uygulama panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Kumanda eğitim seti Uygulama paneli çift taraflı olmalıdır.
• • Kumanda eğitim seti Uygulama paneli kalınlığı (derinliği) en falza 60 mm olmalıdır.
• • Kumanda eğitim seti masası üzerinde yeterli boş alan bırakılabilmesi için uygulama paneli en fazla 50 cm genişliğinde olmalıdır.
• • Uygulama paneli yüksekliği istendiğinde artırılabilir yapıda olmalıdır. Tasarımı buna izin verebilir yapıda olmalıdır.
• • Kumanda deney seti Uygulama panelini oluşturan sac, ray vb mekanik elemanlar sökülüp takılabilir yapıda olmalıdır.
• • Kumanda deney seti Uygulama paneli yüksekliği en az 60 cm olmalıdır.
• • Kumanda deney seti Uygulama panelinin en alt kısmında besleme paneli bulunmalıdır.
• • Kumanda deney seti Uygulama paneli üzerinde DIN 7,5 x 35 raylar bulunmalıdır.
• 11. Kumanda eğitim seti Besleme panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Besleme paneli çift taraflı olmalıdır.
• • Her iki tarafta da monofaze 1 amper, trifaze 2 amperlik sigortalar bulunmalıdır.
• • Her iki tarafta da AC / DC belseme uçları born klemenslere çıkartılmış olmalıdır.
• • Kumanda deney seti Besleme panelindeki AC besleme şöyle olmalıdır; Fazlar arası 50V AC - Faz Nötr 29V AC.
• • Kumanda deney seti Besleme panelindeki DC besleme şöyle olmalıdır; 24V DC 2,5 Amper.
• • Kumanda deney seti Besleme paneli takılı olduğu yerden kolayca sökülebilir yapıda olmalıdır.
• 12. Kumanda Eğitim Seti Elemanlarında aşağıda belirtilen teknik özelliklere sahip olmalıdır;

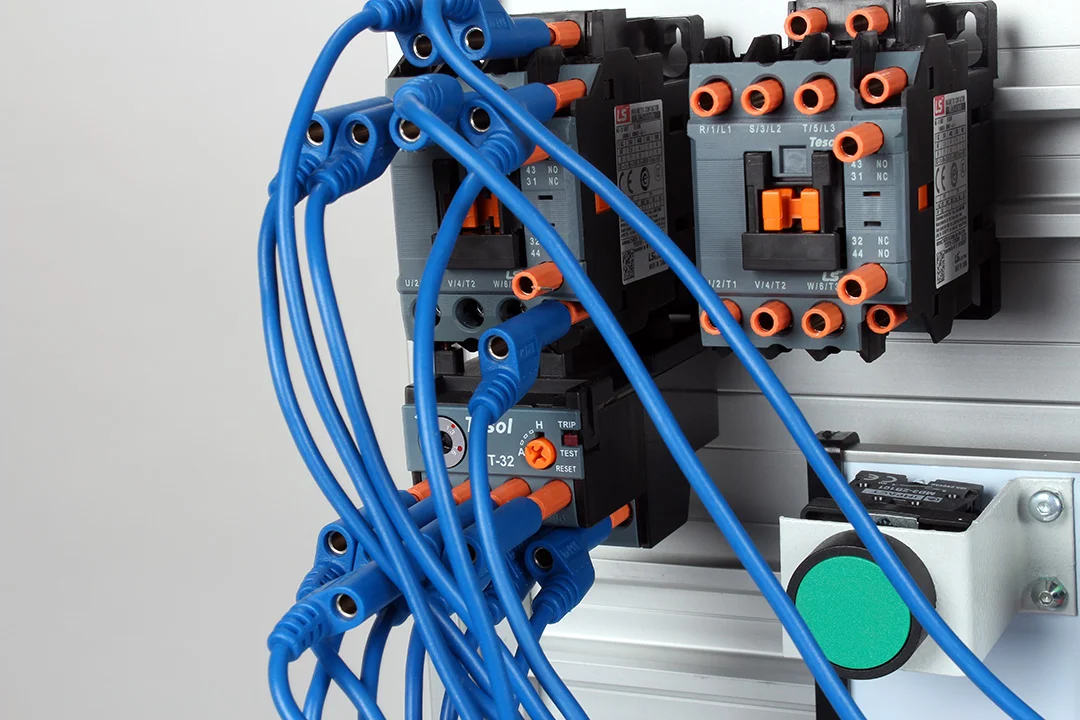

• • Kontaktör: Born klemensler kontaktör üzerinde takılı olmalıdır. Bağlantı kontaktör üzerinden yapılabilmelidir. Kontaktör beslemesi 29V AC olmalıdır. Güç kontak kapasitesi en az 9A olmaldır. Kontaktör üzerinde güç kontakları hariç en az 2 açık - 2 kapalı kontak bulunmalıdır.
• • Sınır Anahtarı: Born klemensler sınır anahtarı üzerinde takılı olmalıdır. Bağlantı sınır anahtarı üzerinden yapılabilmelidir. Sınır anahtarı üzerinde en az 1 açık - 1 kapalı kontak bulunmalıdır.
• • Motor Koruma Şalteri: Born klemensler motor koruma şalteri üzerinde takılı olmalıdır. Bağlantı motor koruma şalteri üzerinden yapılabilmelidir. Motor koruma şalteri akım ayar sahası 0.25 ile 0.4 Amper olmalıdır. Üzerinde en az 1 açık - 1 kapalı yardımcı kontak bulunmalıdır.

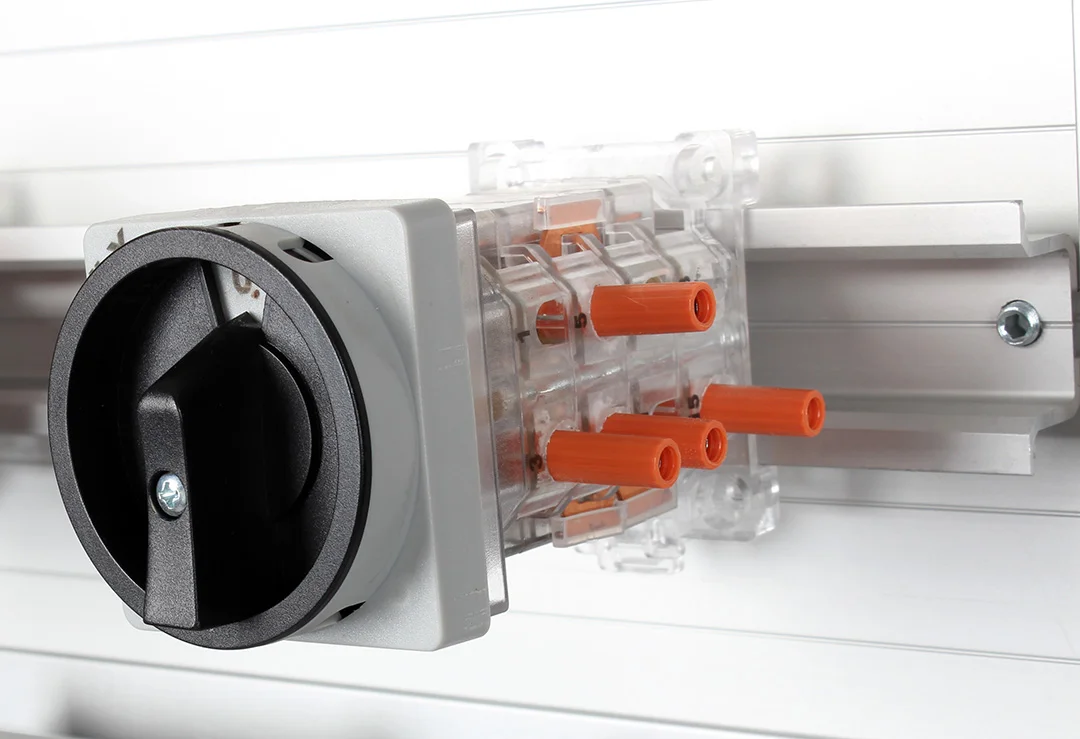

• • Aç Kapa Şalter: Born klemensler aç kapa şalter üzerinde takılı olmalıdır. Bağlantı aç kapa şalter üzerinden yapılabilmelidir. Aç kapa şalter 3 kutuplu olmalıdır.
• • Enversör Şalter: Born klemensler enversör şalter üzerinde takılı olmalıdır. Bağlantı enversör şalter üzerinden yapılabilmelidir.
• • Yıldız Üçgen Şalter: Born klemensler yıldız üçgen şalter üzerinde takılı olmalıdır. Bağlantı yıldız üçgen şalter üzerinden yapılabilmelidir.
• • Zaman Rölesi: Born klemensler zaman rölesi üzerinde takılı olmalıdır. Bağlantı zaman rölesi üzerinden yapılabilmelidir. Zaman rölesi 24V veya 240V AC ile çalışabilmelidir. Zaman ayarı en az 0-30 sn olmalıdır. En az 1 açık - 1 kapalı kontağa sahip olmalıdır. Zaman rölesi raya takılabilmelidir.
• • Yıldız Üçgen Rölesi: Born klemensler yıldız üçgen rölesi üzerinde takılı olmalıdır. Bağlantı yıldız üçgen rölesi üzerinden yapılabilmelidir. Yıldız üçgen rölesi 24V AC ile çalışabilmelidir. Yıldız üçgen rölesi raya takılabilmelidir.
• • Sağ Sol Rölesi: Born klemensler sağ sol rölesi üzerinde takılı olmalıdır. Bağlantı sağ sol rölesi üzerinden yapılabilmelidir. Sağ sol rölesi 24V AC ile çalışabilmelidir. Sağ sol rölesi raya takılabilmelidir.
• • Sıvı Seviye Rölesi: Born klemensler sıvı seviye rölesi üzerinde takılı olmalıdır. Bağlantı sıvı seviye rölesi üzerinden yapılabilmelidir. Sıvı seviye rölesi 24V AC ile çalışabilmelidir. Sıvı seviye rölesi raya takılabilmelidir.
• • Gerilim Koruma Rölesi: Born klemensler gerilim koruma rölesi üzerinde takılı olmalıdır. Bağlantı gerilim koruma rölesi üzerinden yapılabilmelidir. Gerilim koruma rölesi kontrol sahası 24V - 48 AC olmalıdır. Gerilim koruma rölesi raya takılabilmelidir.

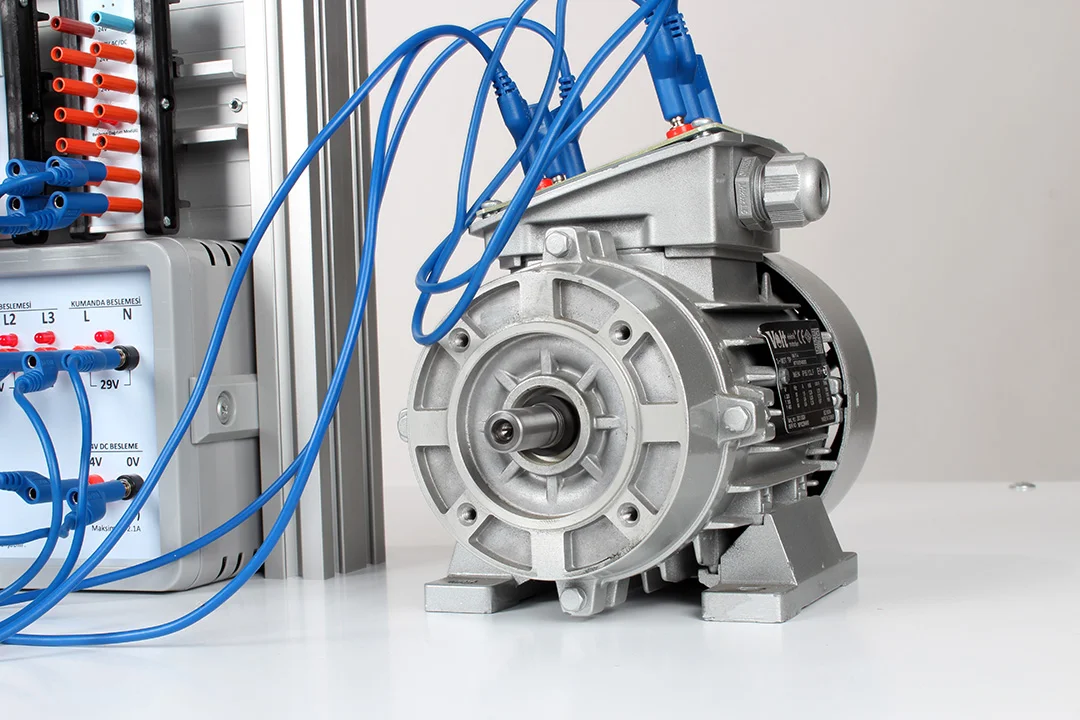

• • Trifaze Motor: Motor klemens kutusu üzerinde born klemensler bulunmalıdır. Motor uçları born klemenslere çıkartılmalıdır. Motor 50V AC besleme ile yıldız ve üçgen çalışabilmelidir.
• • Butonlar Birimi: Buton birimi üzerinde 1 adet stop, 2 adet start/stop bulunmalıdır. Buton uçları born klemenslere çıkartılmış olmalıdır. Buton birimi raya takılabilmelidir.
• • Sinyal Lambası Birimi: Sinyal lambası birimi üzerinde 3 adet 24V AC/DC sinyal lambası bulunmalıdır. Sinyal lambası uçları born klemenslere çıkartılmış olmalıdır. Sinyal lambası birimi raya takılabilmelidir.
• 13. Kumanda deney seti nde aşağıdaki opsiyonel ürünler kullanılabilmelidir;

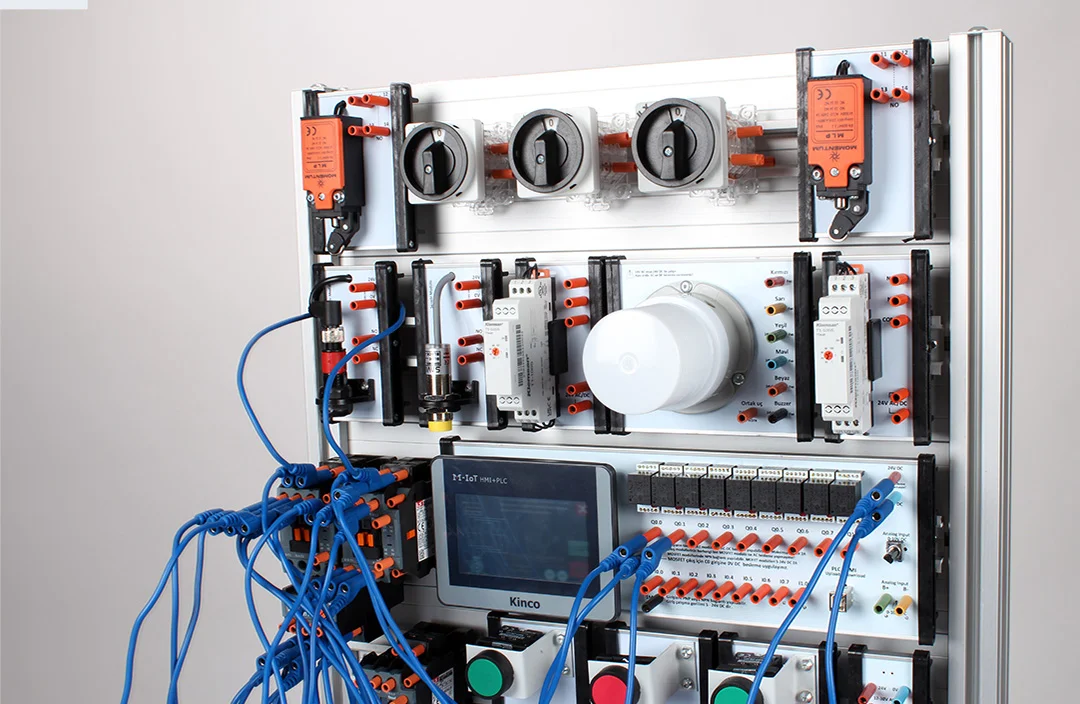

• • PLC Modülü: PLC modülü raya takılabilir olmalıdır. Tüm PLC uçları born klemense çıkartılmış olmalıdır.
• • Optik Sensör Modülü: Optik sensör modülü raya takılabilir olmalıdır. Optik sensör uçları born klemense çıkartılmış olmalıdır.
• • Endüktif Sensör Modülü: Endüktif sensör modülü raya takılabilir olmalıdır. Endüktif sensör uçları born klemense çıkartılmış olmalıdır.
• • Kapasitif Sensör Modülü: Kapasitif sensör modülü raya takılabilir olmalıdır. Kapasitif sensör uçları born klemense çıkartılmış olmalıdır.
• • Sıvı Seviye Eğitim Seti: Sıvı seviye eğitim seti üzerinde kullanılan elektrodların, dc pompaların ve kapasitif sensörlerin uçları born klemense çıkartılmış olmalıdır. Sıvı seviye rölesiyle kontrol edilebilmelidir.
• • Monofaze Kesik Motor: İç yapısının görülebilmesi için motor gövdesi 1/4 oranında kesik olmalıdır. Motor 50V AC besleme ile çalışabilmelidir. Merkez kaç anahtarının yapısı ve çalışması gözlemlenebilmelidir.
• 14. Kumanda eğitim seti elektrik tesisatı ve elektriksel ekipmanlar aşağıda belirtilen teknik özelliklere sahip olmalıdır;
• • Kumanda deney seti topraklanmış olmalıdır.
• • Kullanılacak kablo kesiti en az 1.5 mm2 olmalıdır.
• • Eğitim Seti nde kullanıcaksa pratik yay baskılı ray klemens kullanılmalıdır.
• • Ray klemensler çift köprü takılabilir özellikte olmalıdır.
• • Kablolar makaron ile etiketlenmelidir.
• • Güç paneli elektrik tesisat projesi IEC normunda olmalıdır.
• 15. Deney Seti ile birlikte aşağıdaki ürünler ve modüller verilmelidir.
• 1) Kontaktör: 6 adet
• 2) Zaman Rölesi: 4 Adet
• 3) Sınır Anahtarı: 4 adet
• 4) Aç / Kapa Paket Şalter: 2 adet
• 5) Enversör Paket Şalter: 2 adet
• 6) Yıldız / Üçgen Paket Şalter: 2 adet
• 7) Buton Modülü: 2 adet
• 8) Sinyal Lambası Modülü: 2 adet
• 9) Yıldız / Üçgen Rölesi: 2 adet
• 10) Motor Koruma Rölesi: 2 adet
• 11) Sağ / Sol Rölesi: 2 Adet
• 12) Sıvı Seviye Rölesi: 2 adet
• 13) Motor Koruma Şalteri: 2 adet
• 14) Trifaze Motor: 2 adet
• 15) Kumanda Kablosu: 120 adet
• 16) PLC Modülü: 2 adet
• 17) Optik Sensör Modülü: 2 adet
• 18) İndüktif Sensör Modülü: 2 adet
• 19) Kapasitif Sensör Modülü: 2 adet
• 20) Besleme / Dağıtım Modülü: 2 adet
• 16. Deney Seti ile birlikte aşağıdaki eğitim materyalleri verilmelidir.
• 1) Kumanda eğitim seti ne ait işlem / temrin yaprakları
• 2) Kumanda eğitim seti bakım, kullanım ve onarım kitapçığı
• 17. Garanti Koşulları;
• • Kumanda eğitim seti Mekanik garanti: 2 (iki) yıl
• • Kumanda eğitim seti Elektrik/elektronik cihaz garantisi: 2 (iki) yıl
• • 5 (Beş) yıl süre ile yedek parça temini garanti edilmelidir.
• • Firma satış sonrası servis hizmetlerini başvuru tarihinden itibaren en geç 5 iş günü içerisinde karşılamakla yükümlü olacaktır.
• 18. Kumanda Deney Seti Montaj ve eğitim koşulları;
• • Eğitim Setleri nin kurulum, montaj ve testi kurumumuzda yapılacaktır. Çalışır bir şekilde teslim edilecektir.
• • Eğitim Setleri nin kullanımı ile ilgili kurumumuzdaki öğretmenlere eğitim verilecektir. Gerek görüldüğünde eğitimlere, öğrencilerden, teknisyenlerden ya da diğer okullarda görevli öğretmenler katılabilecektir.
• 19. Yukarıdaki 18 maddenin her biri kurumumuz Mal Kabul Komisyon Üyeleri tarafından kontrol edilecektir. Komisyon üyeleri kumanda Kumanda deney seti üzerinde kullanılan ürünlerin CE ve UL sertifikalarını isteyebilir. Üretici istenen sertifikaları ibraz etmek zorundadır. Yine komisyon üyeleri kullanılan veya işlenen parçaların ölçülerini ölçü aletleriyle kontrol edebilir. Yukarıdaki 18 maddenin herhangi biri yerine getirilmediği takdirde, ürün teslim alınmayacaktır.
