Çok Amaçlı Kullanım

Pnömatik deney seti için kullanılan modüller sökülebilir olduğundan diğer setlerin ihtiyacını karşılayabilir. Örneğin; otomasyon eğitim seti için valf veya röle gerekirse, pnömatik eğitim setinden temin edilebilir.

Eğitim setleri için ürettiğimiz modüllerinin hepsi pnömatik deney setinde kullanılabilir. Kumanda eğitim seti ile verilen kontaktörü pnömatik deney setine takarak kumanda eğitim seti olarak kullanmak mümkündür.

Çarpılma riskini ortadan kaldıran trifaze AC ve DC besleme paneli sayesinde kumanda uygulamaları da yapmak mümkündür. Trifaze ve monofaze motorların kumandası gerçekleştirilebilir.

PNÖMATİK DENEY SETİ TEKNİK ŞARTNAMESİ

• 1. Pnömatik deney seti; Pnömatik ve elektropnömatik elemanlarının yapısını ve çalışmalarına ait devreler kurup çalıştırabilecek işlemlerden oluşmalıdır.


• 2. Pnömatik elemanlar arasındaki hava bağlantısı 4mm çaplı hortum ile yapılmalıdır.


• 3. Pnömatik deney seti için kullanılan elektropnömatik elemanlarının bağlantısı 4mm uçlu kumanda kablosu (born fişi) ile yapılmalıdır.


• 4. Pnömatik deney seti için kullanılacak born klemenslere 4mm çapında standart ve emniyetli kumanda kablosu (born fişi) ve ölçü aleti probu takılabilmelidir. Born klemenler PVC izoleli olmalıdır.


• 5. Pnömatik deney seti ndeki tüm elemanlar deney seti üzerinde civata veya vida ile sabit bir şekilde monte edilmemeli, raya sökülür takılır yapıda olmalıdır.


• 6. Pnömatik deney setinde kullanılan elemanlar DIN 7,5x35 raya sökülebilir ve takılabilir yapıda olmalıdır.


• 7. Pnömatik deney seti ünitelerinin tanımı ve işlevleri;


• a) Deney seti Masası: 150 x 80 x 75 cm (U x G x Y) ölçülerinde ve çift taraflı uygulama paneli bağlıdır.
• b) Uygulama Paneli: Çift taraflıdır ve deney seti elemanlarının sökülüp takıldığı ünitedir.
• c) Besleme Paneli: Deneylerin yapılabilmesi için çarpılma riskini ortadan kaldıran 50 AC ve 24 DC besleme ünitesidir.
• d) deney seti Elemanları: Deneylerin yapılmasını sağlayan pnömatik ve elektropnömatik elemanlardır (cihazlardır).


• 8. Pnömatik deney seti aşağıda belirtilen maddelere uygun hale getirilmelidir.


• 1) Mekanik yapıda boya kullanılacaksa, statik boya kullanılmalıdır.
• 2) Kullanılan sacların kesimi, sacların biçim ve şekline zarar vermeyecek ve çapak oluşturmayacak lazer kesim vb. gibi bir yöntemle yapılmalıdır.
• 3) İş güvenliği açısından mekanik aksamın tümünde keskin köşeler olmamalı ilgili yerlere havşa açılmalı veya yuvarlatılmalıdır. Yuvarlatma işleminde en az R2 mm ölçüsünde radyus olmalıdır.
• 4) Deney setindeki cıvata, vida, somun, rondela vb. bağlantı elemanlarının tümü paslanmaz özellikte malzemelerden yapılmalıdır.
• 5) Pnömatik deney seti (uygulama paneli dahil) en az (U x G x Y) 150x80x160 cm ölçülerinde olmalıdır.


• 9. Pnömatik deney seti masasında aşağıda belirtilen teknik özellikler bulunmalıdır;


• • Pnömatik deney seti masası en az 150 x 80 x 75 cm (U x G x Y) ölçülerinde olmalıdır.
• • Pnömatik deney seti masası en az 40x40 profilden yapılmış olmalıdır.
• • Deney seti masasına tekerlek bağlanabilir yapıda olmalıdır.

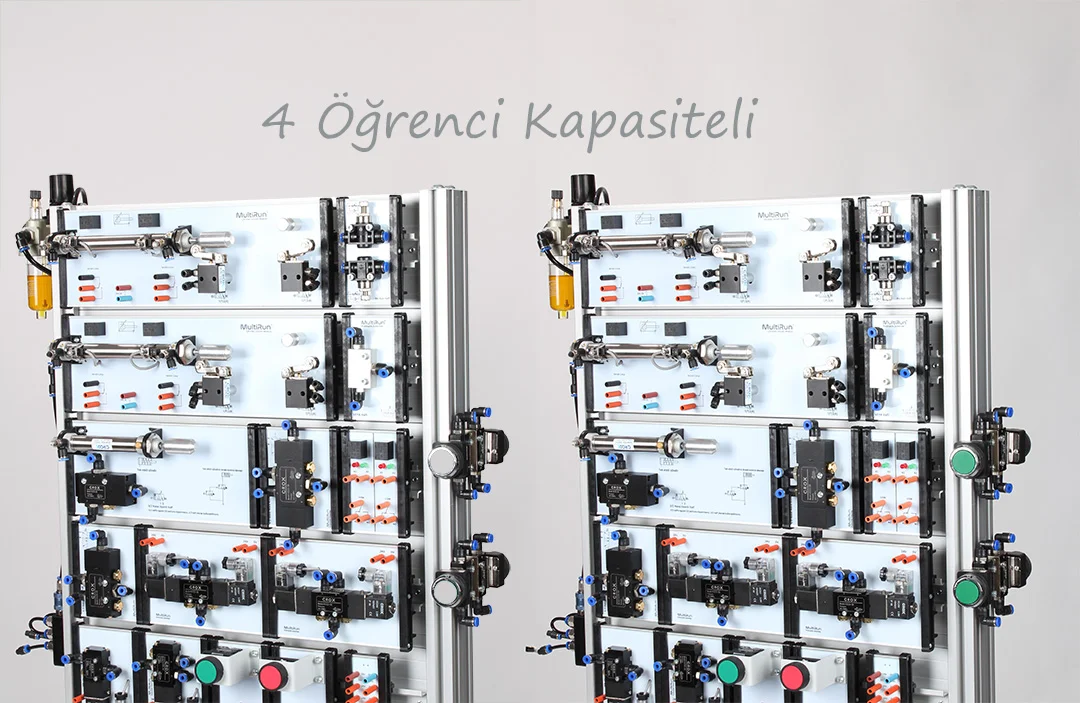

• • Deney seti tek veya çift taraflı kullanıma izin verebilir yapıya sahip olmalıdır. Aynı anda 2 veya 4 öğrenci çalışabilmelidir.
• • Deney seti masasının üst kısmı gri renkli kenarları en az 2mm PVC bantlı ve kalınlığı en az 36mm kalınlığında MDF tabla kullanılmalıdır.
• • Deney seti masası üzerinde çift taraflı uygulama paneli takılı olmalıdır.
• • İstendiğinde Deney seti masası üzerine çift taraflı uygulama panelinden 2 adet takılarak 4 kişilik hale getirilebilmelidir.


• 10. Uygulama panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;


• • Uygulama paneli çift taraflı olmalıdır.
• • Uygulama paneli kalınlığı (derinliği) en falza 60 mm olmalıdır.
• • Deney seti masası üzerinde yeterli boş alan bırakılabilmesi için uygulama paneli en fazla 50 cm genişliğinde olmalıdır.
• • Uygulama paneli yüksekliği istendiğinde artırılabilir yapıda olmalıdır. Tasarımı buna izin verebilir yapıda olmalıdır.
• • Uygulama panelini oluşturan sac, ray vb mekanik elemanlar sökülüp takılabilir yapıda olmalıdır.
• • Uygulama paneli yüksekliği en az 60 cm olmalıdır.
• • Uygulama panelinin en alt kısmında besleme paneli bulunmalıdır.
• • Uygulama paneli üzerinde DIN 7,5 x 35 raylar bulunmalıdır.


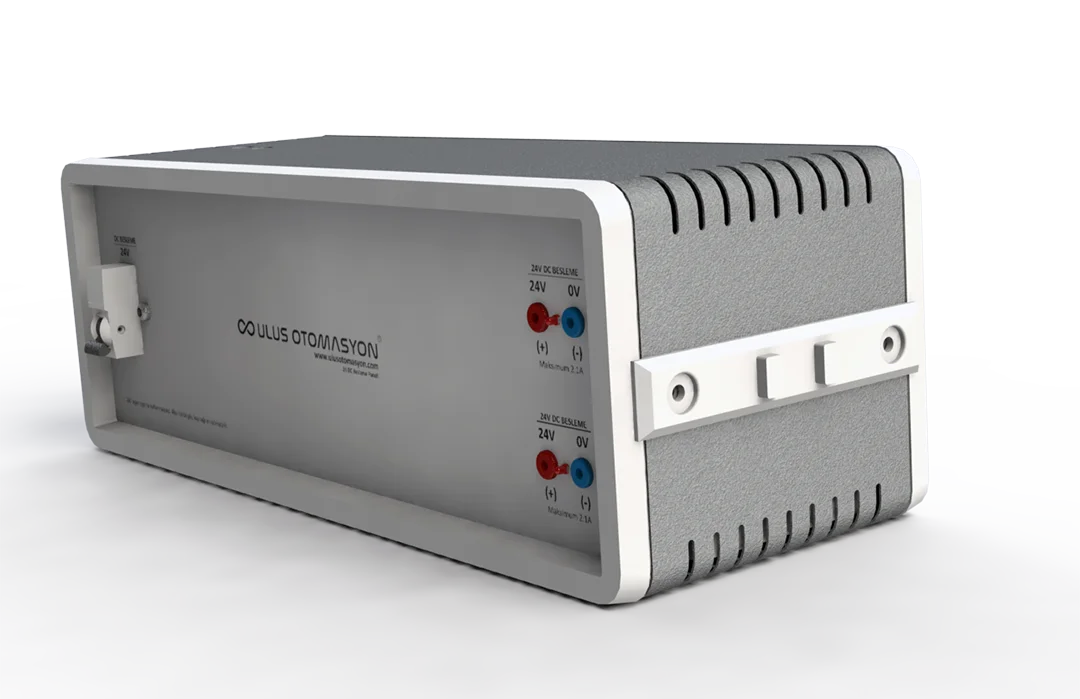

• 11. Besleme panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;


• • Besleme paneli çift taraflı olmalıdır.
• • Her iki tarafta da monofaze 1 amper, trifaze 2 amperlik sigortalar bulunmalıdır.
• • Her iki tarafta da AC / DC belseme uçları born klemenslere çıkartılmış olmalıdır.
• • Besleme panelindeki AC besleme şöyle olmalıdır; Fazlar arası 50V AC - Faz Nötr 29V AC.
• • Besleme panelindeki DC besleme şöyle olmalıdır; 24V DC 2,5 Amper.
• • Besleme paneli takılı olduğu yerden kolayca sökülebilir yapıda olmalıdır.


• 12. Pnömatik deney seti Çevre Birimi Elemanlarında aşağıda belirtilen teknik özelliklere sahip olmalıdır;


• • Çift Etkili Pnöatik Silindir Modülü: Pnömatik silindir en az 100mm stroklu ayarlanabilir yastıklı ve çift etkili olmalıdır. Modül üzerinde 2 adet makaralı 3/2 valf bulunmalıdır. Silindir ucu makaralı vafları tahrik edecek şekilde mekanik düzenekli olmalıdır. Modül üzerinde silindir ve makaralı valf sembolleri, açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.
• • Tek Etkili Pnöatik Silindir Modülü: Pnömatik silindir en az 50mm stroklu ve tek etkili olmalıdır. Modül üzerinde silindirin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • 5/2 Hava Uyarılı Pnömatik Valf Modülü: Valf hava uyarılı, yay geri dönüşlü 5 yollu 2 konumlu olmalıdır. Modül üzerinde valfin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • 5/2 Hava Hava Uyarılı Pnömatik Valf Modülü: Valf hava hava uyarılı 5 yollu 2 konumlu olmalıdır. Modül üzerinde valfin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • 3/2 Hava Uyarılı Pnömatik Valf Modülü: Valf hava uyarılı, yay geri dönüşlü 3 yollu 2 konumlu olmalıdır. Modül üzerinde valfin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • Buton Kontrollü Valf Modülü: Buton kontrollü valf yay geri dönüşlü 3 yollu 2 konumlu olmalıdır. Modül üzerinde valfin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • VE / VEYA Valf Modülü: VE / VEYA valf modülü üzerinde 1 adet VE, 1 adet VEYA valfi bulunmalıdır. Modül üzerinde valflerin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • Hız Ayar Valf Modülü: Hız ayar valf modülü üzerinde 2 adet hız ayar valfi bulunmalıdır. Modül üzerinde valflerin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • Hava Dağıtım Bloğu: Hava dağıtım bloğu 3 çıkışlı olmalıdır. Blok üzerindeki rekorlar stop; hortum takıldığında hava geçişine izin vermelidir. Modül üzerinde valflerin sembolleri ve açıklamaları silinmeyecek şekilde işlenmiş olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir.


• • Güç Rölesi Modülü: Güç rölesi 4 kutuplu olmalıdır. 4 açık ve 4 kapalı kontağa sahip olmalıdır. Röle besleme gerilimi 24V DC olmalıdır. Güç rölesi modülü DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Güç rölesinin bobin ve kontak uçları born klemenslere çıkartılmış olmalıdır. Tüm bağlantılar 4mm kumanda kablosu (born fişi) ile yapılmalıdır.


• • Buton Modülü: Buton modülü üzerinde 1 adet stop, 2 adet start/stop bulunmalıdır. Buton uçları born klemenslere çıkartılmış olmalıdır. Buton birimi raya takılabilmelidir.


• • Zaman Rölesi Modülü: Zaman rölesi en az 0-30 sn ayar sahasına sahip olmalıdır. Zaman rölesi 1 açık ve 1 kapalı kontağa sahip olmalıdır. Zaman rölesi besleme gerilimi 24V DC olmalıdır. Zaman rölesi besleme ve kontak uçları born klemenslere çıkartılmış olmalıdır. Zaman rölesi modülü DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Modül üzerindeki açıklamalar ve semboller okunabilir, silinmez olmalıdır.


• • Çift Etkili Elektropnömatik Silindir Modülü: Silindir stroku en az 50 mm olmalıdır. Silindir çift etkili olmalıdır. Silindir üzerinde 2 adet silindir sensörü bulunmalıdır. Silindir sensörleri 2 uçlu, kısa devre ve ters kutup korumalı olamlıdır. Silindir sensörleri 24V DC gerilimle çalışabilir olmalıdır. Silindir sensörlerinin tüm uçları born klemenslere çıkartılmış olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Modül üzerindeki açıklamalar ve semboller okunabilir, silinmez olmalıdır.


• • 5/2 Tek Bobinli Valf Modülü: Valf tek bobinli, yay gerini dönüşlü olmalıdır. Valf beslemesi 24V DC gerilimle çalışabilir olmalıdır. Valfin besleme uçları born klemenslere çıkartılmış olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır.


• • 5/2 Çift Bobinli Valf Modülü: Valf çift bobinli, yay gerini dönüşlü olmalıdır. Valf beslemesi 24V DC gerilimle çalışabilir olmalıdır. Valfin besleme uçları born klemenslere çıkartılmış olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır.


• • 3/2 Tek Bobinli Valf Modülü: Valf tek bobinli, yay gerini dönüşlü olmalıdır. Valf beslemesi 24V DC gerilimle çalışabilir olmalıdır. Valfin besleme uçları born klemenslere çıkartılmış olmalıdır. Modül DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır.


• 13. Pnömatik deney seti elektrik tesisatı ve elektriksel ekipmanlar aşağıda belirtilen teknik özelliklere sahip olmalıdır;


• • Pnömatik deney seti topraklanmış olmalıdır.
• • Kullanılacak kablo kesiti en az 1.5 mm2 olmalıdır.
• • Deney setinde kullanıcaksa pratik yay baskılı ray klemens kullanılmalıdır.
• • Ray klemensler çift köprü takılabilir özellikte olmalıdır.
• • Kablolar makaron ile etiketlenmelidir.
• • Güç paneli elektrik tesisat projesi IEC normunda olmalıdır.


• 14. Pnömatik deney seti ile birlikte aşağıdaki ürünler ve modüller verilmelidir.


• Pnömatik Ürün Listesi:


• 1) Çift Etkili Silindir Modülü: 8 adet
• 2) Tek Etkili Pnömatik Silindir Modülü: 4 adet
• 3) 5/2 Tek Bobinli Valf Modülü: 8 adet
• 4) 5/2 Çift Bobinli Valf Modülü: 8 adet
• 5) 3/2 Tek Bobinli Valf Modülü: 4 adet
• 6) Mini Güç Rölesi Modülü: 16 adet
• 7) Zaman Rölesi Modülü: 4 adet
• 8) Buton Modülü: 4 adet
• 9) Kumanda Kablosu: 100 adet


• Elektropnmatik Ürün Listesi:


• 9) 10) 5/2 Hava Uyarılı Valf Modülü: 8 adet
• 11) 5/2 Hava Hava Uyarılı Valf Modülü: 8 adet
• 12) 3/2 Hava Uyarılı Valf Modülü: 4 adet
• 13) Buton Kontrollü Valf Modülü: 4 adet
• 14) VE Valf Modülü: 4 adet
• 15) VEYA Valf Modülü: 4 adet
• 16) Hız Ayar Valf Modülü: 4 adet
• 17) Hava Dağıtım Bloğu: 4 adet
• 18) Manometre: 4 adet
• 19) Şartlandırıc: 2 adet
• 20) Vakum ejektörü: 4 adet
• 21) Hortum Makası: 4 adet
• 22) 24 LT tank kapasiteli kompresör: 1 adet


• 15. Pnömatik deney seti ile birlikte aşağıdaki deney materyalleri verilmelidir.


• 1) Deney setine ait işlem / temrin yaprakları
• 2) Pnömatik deney seti bakım, kullanım ve onarım kitapçığı


• 16. Garanti Koşulları;


• • Mekanik garanti: 2 (iki) yıl
• • Elektrik/elektronik cihaz garantisi: 2 (iki) yıl
• • 5 (Beş) yıl süre ile yedek parça temini garanti edilmelidir.
• • Firma satış sonrası servis hizmetlerini başvuru tarihinden itibaren en geç 5 iş günü içerisinde karşılamakla yükümlü olacaktır.


• 17. Montaj ve eğitim koşulları;


• • Eğitim setlerinin kurulum, montaj ve testi kurumumuzda yapılacaktır. Çalışır bir şekilde teslim edilecektir.
• • Eğitim setlerinin kullanımı ile ilgili kurumumuzdaki öğretmenlere eğitim verilecektir. Gerek görüldüğünde eğitimlere, öğrencilerden, teknisyenlerden ya da diğer okullarda görevli öğretmenler katılabilecektir.


• 18. Yukarıdaki 17 maddenin her biri kurumumuz Mal Kabul Komisyon Üyeleri tarafından kontrol edilecektir. Komisyon üyeleri eğitim setinde kullanılan ürünlerin CE ve UL sertifikalarını isteyebilir. Üretici istenen sertifikaları ibraz etmek zorundadır. Yine komisyon üyeleri kullanılan veya işlenen parçaların ölçülerini ölçü aletleriyle kontrol edebilir. Yukarıdaki 17 maddenin herhangi biri yerine getirilmediği takdirde, ürün teslim alınmayacaktır.
